Produkt­beschrei­bung

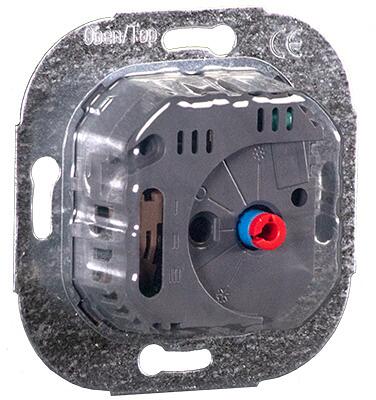

Elektromechanischer Unterputz-Raumtemperaturregler zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. In Verbindung mit dem entsprechenden Deckelset passend in alle gängigen Schalterprogramme. Passende Deckelset-Nr. JZ-035.xxx. Geeignet für alle Heizungsarten. Mit Lampe wird der Heizvorgang angezeigt. Das Gerät verfügt über einen EIN/AUS-Schalter. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Bei Beschalten der Klemme ECO mit 230 VAC (z. B. mit Uhrenregler oder Schaltzeituhr) wird auf eine um ca. 4 K geringere Temperatur geregelt. VDE geprüft. Einfacher elektrischer Anschluss ohne Schrauben. Neue Klemmen für eine einfache und schnelle Installation. Vereinfachte Verdrahtung durch Farbcodierung der Klemmen. Zeitersparnis durch Baukastenprinzip: Praktische Reihenfolge der Montage von Regler, Rahmen und Abdeckung. Geringes Einbauvolumen für eine komfortable und schnelle Montage in der Unterputzdose. Temperaturregelung bereits ohne Abdeckung möglich. Geschlossene Bauform. Optimale Schraubenaufnahme. Die Farbe des Unterteils ist anthrazit und die Farbe des Oberteils entspricht dem gewählten Deckelset.

Technische Daten

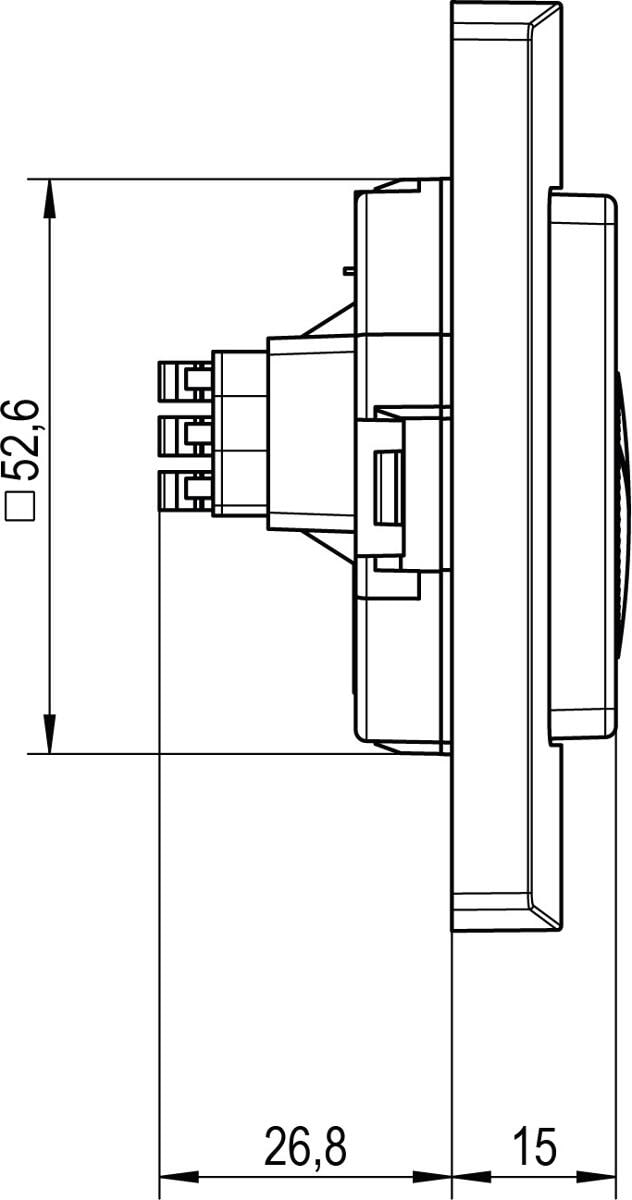

• Abmessung (B x H x T): 71 mm x 71 mm x 41,8 mm
• Anschlussquerschnitt: 1 – 2,5 mm² (starr) / 0,75 – 1,5 mm² (flex)
• Anzahl Ausgänge: 1
• Anzahl der Ausgänge Heizung: 1
• Anzahl Regelbereiche: 1
• Anzeige ECO: Nein
• Anzeige Heizen: Ja
• Anzeige Zusatzheizung: Nein
• Ausgangssignal: schaltend
• Ausseneinstellung: Ja
• Bauschutzkappe: Ja
• Bedienung: Drehknopf und Schalter
• Betriebsspannung: 230 VAC, 50 Hz
• Design: Berlin UP

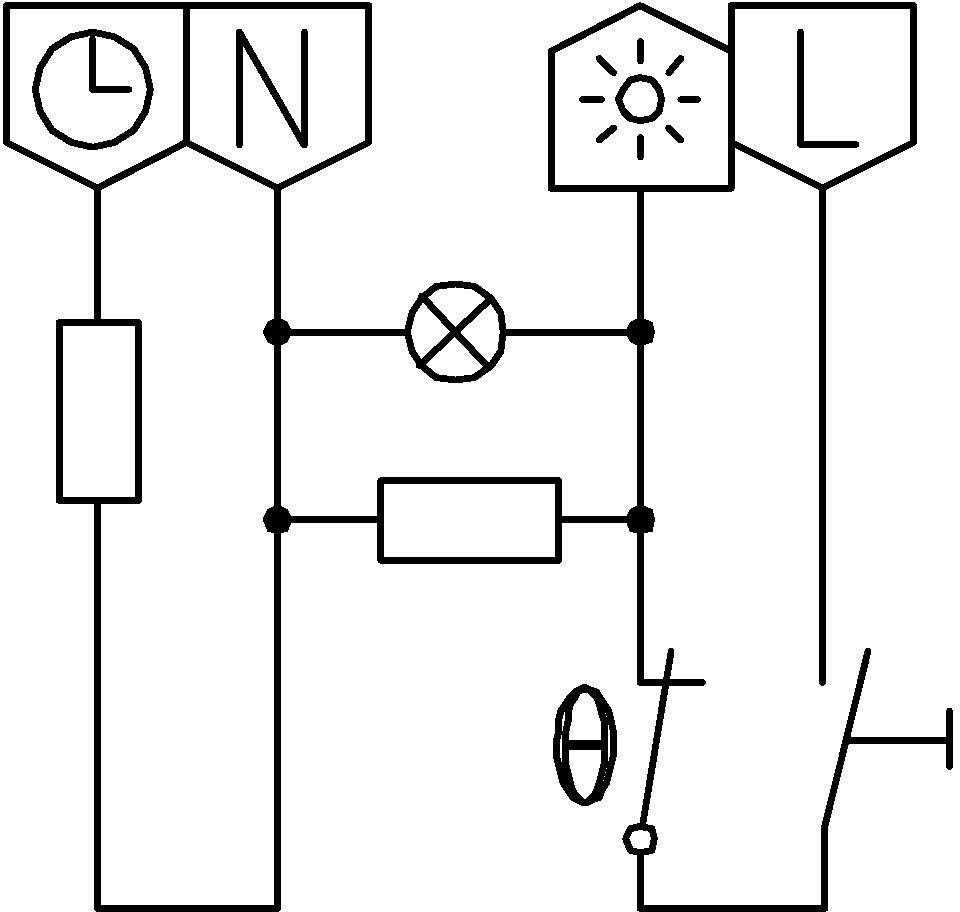

• ECO Eingang (Absenkung): 230 VAC, 50 Hz
• ECO Funktion (Absenkung): Ja
• ECO Temperaturabsenkung: ca. 4 K
• Elektrischer Anschluss: Federsteckklemmen
• Energieeffizienzklasse: I
• Farbe: anthrazit
• Fühlerelement: Bimetall
• Inneneinstellung: Nein
• Lagertemperatur: –20 … 70 °C
• Luftfeuchte max. (nicht kondensierend): 95 % r.H.
• Material Gehäuse: Kunststoff PA6
• Max. Leistungsaufnahme: < 0,5 W
• Max. Schaltspannung: 230 VAC, 50 Hz
• Max. Schaltstrom: 10 (4) A
• Mechanische Bereichseineingung: Ja
• Medium: Luft, nicht aggressiv
• Min. Schaltspannung: 230 VAC, 50 Hz
• Montage/Befestigung: Unterputz (tiefe Dose empfohlen)
• Regelbereich: 5 … 30 °C
• Regelfunktion Heizen: Ja
• Regelfunktion Kühlen: Nein
• Regelverhalten: 2-Punkt
• Schaltdifferenz: 0,5 K (delta T max. 4 K/h)
• Schaltelement: Bimetallkontakt
• Schalter Absenkung: Nein
• Schalter Absenkung / Heizen / Absenkung extern: Nein
• Schalter Ein/Aus: Ja
• Schalter Heizen/Aus/Kühlen: Nein
• Schalter Heizen/Kühlen: Nein
• Schalter Zusatzheizung: Nein
• Schaltkontakt: Öffner
• Schaltkontakt potentialfrei: Nein
• Schaltleistung: 2300 W
• Schutzart: IP30
• Schutzklasse: II, nach entsprechender Montage
• Sicherheit und EMV: gemäß DIN EN 60730
• Skala: Merkziffernskala
• Thermische Rückführung: Ja
• Umgebungstemperatur: 0 … 30 °C
• Zusammenstellung: Basisgerät
