Produkt­beschrei­bung

Highlights

• Unsichtbare Basis für Dein Wannenrand-Setup: Der Grundkörper sitzt unter dem Wannenrand und schafft die Voraussetzung für eine elegante 4-Loch-Installation.
• Sicher im Betrieb: Eigensicher gegen Rückfließen und ausschließlich für Trinkwasser konzipiert.
• Kräftiger Wasserdurchfluss: Ca. 22 l/min bei 0,3 MPa für schnelles Befüllen und komfortables Baden.
• Montagefreundlich vorbereitet: Mit Bohrlochschablone, Befestigungsmaterial und Siliconspray für eine saubere Installation.

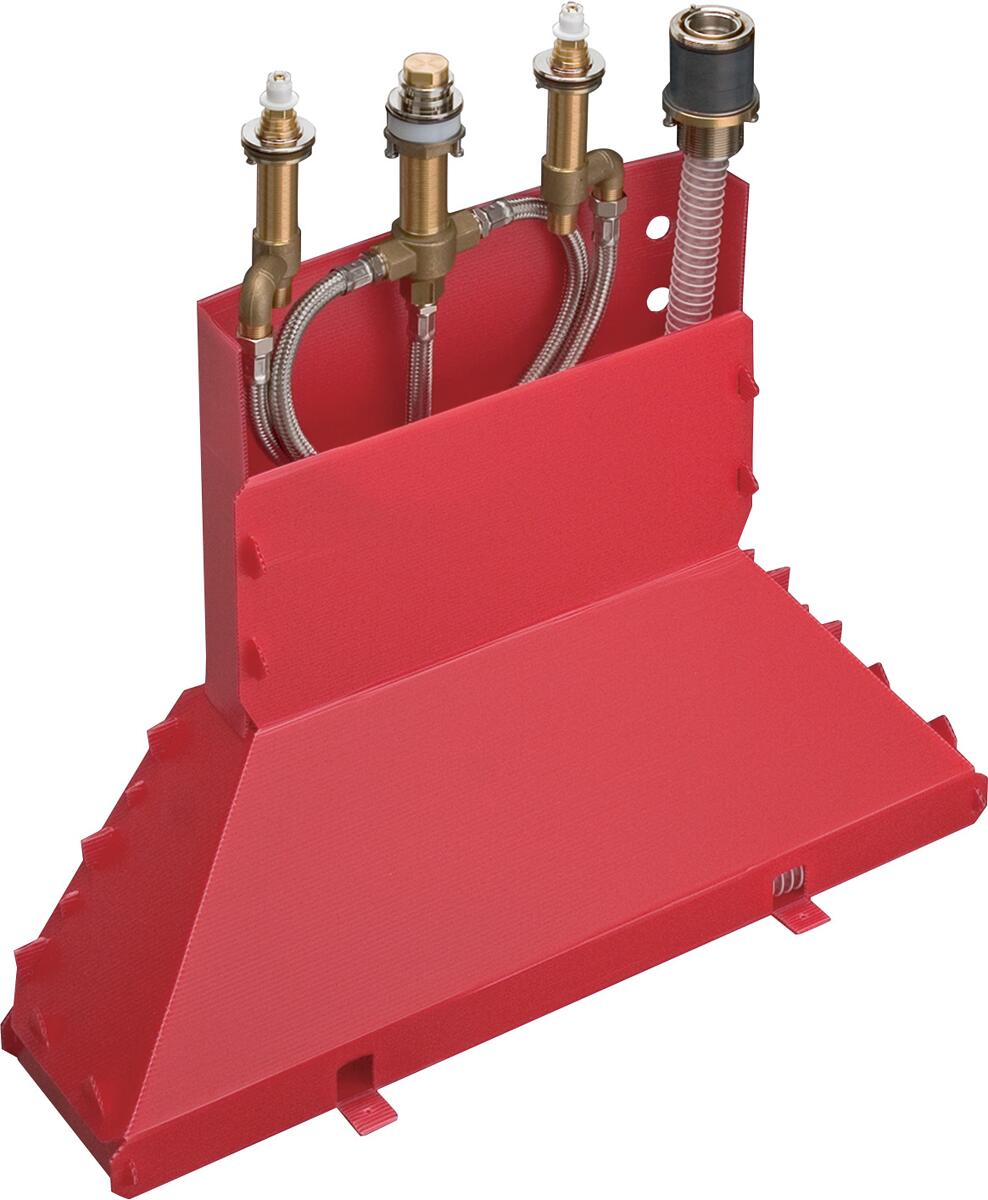

Wenn Du am Wannenrand eine hochwertige 4-Loch-Armatur realisieren möchtest, ist dieser Grundkörper die stabile Grundlage dafür. Er bringt Ordnung in den Einbau, hält die Technik dort, wo sie hingehört, und lässt über dem Wannenrand Raum für die Formensprache Deines Finish-Sets.

Auch im Alltag überzeugt er durch klare Auslegung auf sicheren Wasserbetrieb: Der Grundkörper ist für Trinkwasser gedacht und gegen Rückfließen eigengesichert. Damit passt er ideal zu anspruchsvollen Badprojekten, in denen Komfort und Sorgfalt Hand in Hand gehen.

Für eine reibungslose Montage sind wichtige Hilfsmittel direkt dabei. Zusätzlich kannst Du das System bei Bedarf mit optionalem Zubehör zur Secuflex-Einführung erweitern.

Produktmerkmale

• Grundkörper für 4-Loch Wannenrandarmatur
• Für Installationen mit Kaltwasser rechts und Warmwasser links ausgelegt
• Eigensicher gegen Rückfließen
• Ausschließlich für Trinkwasser konzipiert
• Für thermische Desinfektion geeignet
• Optional erweiterbar (z. B. Verlängerung der Secuflex-Einführung)
• Sicherheitsaspekt bei der Montage: Handschuhe tragen, um Quetsch- und Schnittverletzungen zu vermeiden
• Montagehinweis: Große Druckunterschiede zwischen Kalt- und Warmwasseranschlüssen ausgleichen
• Montagehinweis: Leitungen und Armatur nach gültigen Normen montieren, spülen und prüfen
• Montagehinweis: Länderspezifische Installationsrichtlinien einhalten
• Montagehinweis: Kein essigsäurehaltiges Silikon verwenden

Technische Daten

• Betriebsdruck: max. 1 MPa
• Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
• Prüfdruck: 1,6 MPa
• Umrechnung: 1 MPa = 10 bar = 147 PSI
• Heißwassertemperatur: max. 70 °C
• Empfohlene Heißwassertemperatur: 65 °C
• Durchflussleistung bei 0,3 MPa: ca. 22 l/min
• Anschlüsse: R 1/2 (kalt rechts – warm links)
• Thermische Desinfektion: max. 70 °C / 4 min
• Eigensicher gegen Rückfließen
• Prüfzeichen/Zulassungen: P-IX, DVGW, SINTEF, NF, ETA

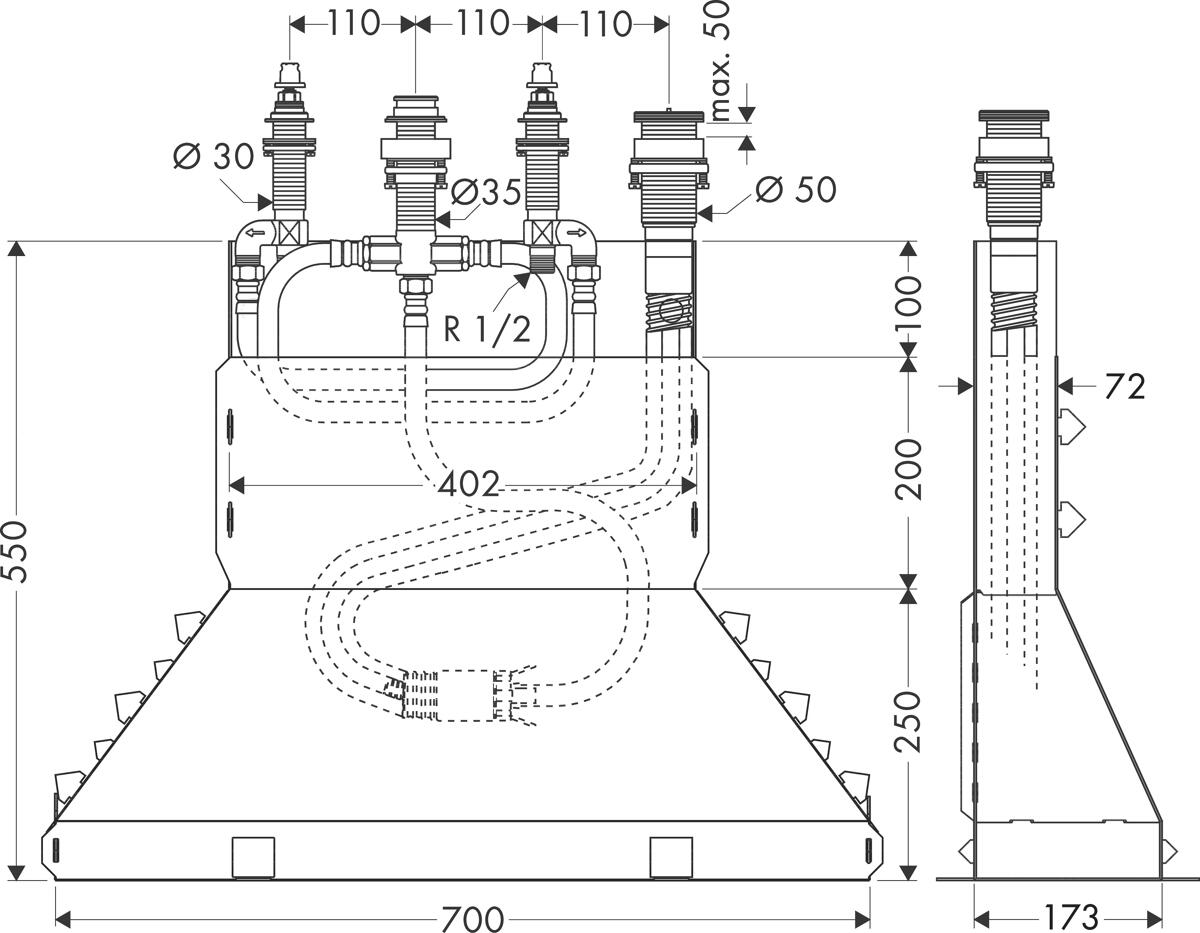

• Max.: 1,10 m
• Gesamtbreite: 700 mm
• Gesamthöhe: 550 mm
• Maß: 402 mm
• Maße: 250 mm / 200 mm / 100 mm
• Maß: 173 mm
• Maß: 72 mm
• Lochabstände: 110 mm / 110 mm / 110 mm
• Bohrloch-Ø: 30 mm
• Bohrloch-Ø: 35 mm
• Bohrloch-Ø: 50 mm
• Max.: 50 mm
• Einbaumaß: 570 – 590 mm
• Einbaumaß: 590 – 630 mm
• Einbaumaß: 630 – 670 mm
• Einbaumaß: 670 – 710 mm
• Einbaumaß: x + 710 mm
• Einbaustärke: min. 20 mm
• Einbaustärke: max. 60 mm
• Bohrung: 4x Ø 6 mm
• Min.: 50 mm
• Min.: 80 mm
• Min.: 724 mm
• Min.: 350 mm

Lieferumfang

• Grundkörper
• Bohrlochschablone
• Befestigungsmaterial
• Siliconspray
• Montageanleitung
