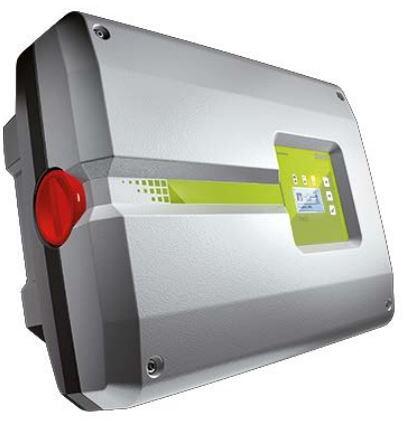

Produkt­beschrei­bung

Produktmerkmale

• 3-phasige Einspeisung
• Bis zu 3 MPP-Tracker zur Auslegung fast aller Dächer
• Weiter Eingangsspannungsbereich für flexibles String Design
• Serienmäßig integriertes Kommunikationspaket mit Datenlogger, Anlagenüberwachung und Webserver
• Kostenloses Solar Portal und Solar App zum Monitoring der PV-Anlage
• Viele Schnittstellen ohne Zusatzkomponenten: Display, Netzwerk- und Regelungsschnittstellen
• Schnelles selbstlernendes Schattenmanagement - passt sich individuell an den Installationsort an
• Dynamische Wirkleistung
• steuerung und Energieverbrauchsmessung über optional erhältlichen KOSTAL Smart Energy Meter
• KOSTAL Smart AC Switch integriert, ersetzt den externen Kuppelschalter (nur bei PIKO 15 bis PIKO 20 Geräten)
• Einfache Gerätekonfiguration über Inbetriebnahmeassistent
• Integrierter elektronischer DC-Freischalter
• Schnelle, unkomplizierte und werkzeuglose AC- und DC Montage
• Maße Höhe 54,0 cm Breite 70,0 cm Tiefe 26,5 cm
• Leistungsklasse 15
• Bemessungseingangsspannung (UDC,r) V 680
• Start Eingangsspannung (UDCstart) V 180
• Eingangsspannungsbereich (UDCmin - UDCmax) V 160...1000
• MPP-Bereich bei Nennleistung im Ein-Tracker-Betrieb (UMPPmin - UMPPmax) -
• MPP-Bereich bei Nennleistung im Zwei-Tracker-Betrieb (UMPPmin - UMPPmax) 390...800
• MPP-Bereich bei Nennleistung im Drei-Tracker-Betrieb (UMPPmin - UMPPmax) 260/260/260 ...800
• MPP-Arbeitsspannungsbereich (UMPPworkmin - UMPPworkmax) V 180...800
• Max. Arbeitsspannung (UDCworkmax) V 950
• Max. Eingangsstrom (IDCmax) pro DC-Eingang 20/20/20
• Max. Eingangsstrom bei Parallelschaltung (Eingang DC1+DC2 / DC3) 40/20
• Max. PV-Kurzschlussstrom (ISC_PV) pro DC-Eingang A 25
• Anzahl DC-Eingänge 3
• Anzahl unabh. MPP-Tracker 3
• Min. Ausgangsspannung (UACmin) V 320
• Max. Ausgangsspannung (UACmax) V 500
• Bemessungsausgangsstrom (IAC,r) A 21,7
• Max. Ausgangsstrom (IACmax) A 24,2
• Kurzschlussstrom (Peak/RMS) A 42/28,5
• Netzanschluss 3N~, 400V, 50 Hz
• Bemessungsfrequenz (fr) Hz 50
• Netzfrequenz Min/Max (fmin /fmax) Hz 47/53
• Einstellbereich des Leistungsfaktors (cos φAC,r) 0,8…1…0,8
• Leistungsfaktor bei Bemessungsleistung (cos φAC,r) 1
• Max. Klirrfaktor % 3
• Standby (Nachtverbrauch) W 1,8
• Max. Wirkungsgrad % 98
• Europäischer Wirkungsgrad % 97,2
• MPP Anpassungswirkungsgrad % 99,9
• Topologie: Ohne galvanische Trennung - trafolos H
• Schutzart nach IEC 60529 (Gehäuse / Lüfter) IP 65 / IP 55
• Schutzklasse nach IEC 62103 I
• Überspannungskategorie nach IEC 60664-1 Eingangsseite
• (PV-Generator) II
• Überspannungskategorie nach IEC 60664-1 Ausgangsseite
• (Netz-Anschluss) III
• Verschmutzungsgrad 4
• Umweltkategorie (Aufstellung im Freien) H
• Umweltkategorie (Aufstellung in Innenräumen) H
• UV-Beständigkeit H
• Kabeldurchmesser AC (min-max) mm 9...17
• Kabelquerschnitt AC (min-max) mm² 6...16
• Kabelquerschnitt DC (min-max) mm² 4...6
• Max. Absicherung Ausgangsseite B32/C32
• Personenschutz intern nach EN 62109-2 RCCB Typ B
• Selbsttätige Freischaltstelle nach VDE 0126-1-1 H
• Kühlprinzip - geregelte Lüfter
• Max. Luftdurchsatz m³/h 2 x 84
• Max. Geräuschemission dBA 56
• Umgebungstemperatur °C (°F) -20…60 (-4...140)
• Max. Aufstellhöhe ü. NN m (ft) 2000 (6562)
• Relative Luftfeuchte % 4…100
• Anschlusstechnik DC-seitig SUNCLIX Stecker
• Anschlusstechnik AC-seitig Federzugklemmleiste
• Schnittstellen
• Ethernet LAN (RJ45) / RS485 / S0 2 / 1 / 1
• Analoge Eingänge 1
• Smart AC Switch
• Webserver (User Interface)
