Produkt­beschrei­bung

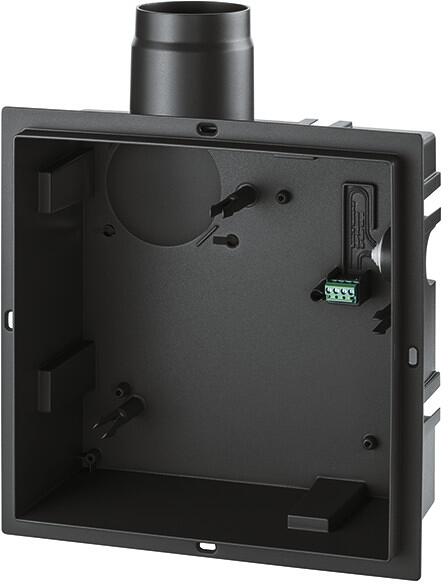

Unterputzgehäuse mit umbaubarem Kunststoffstutzen zur Aufnahme des Ventilatoreinsatz ER EC, Zweitanschluss für WC-Sitzentlüftung möglich

Besondere Eigenschaften

• Ausblasstutzen werkzeuglos umbaubar von „seitlich“ nach „hinten“.
• Seitliche Montagenuten zur Montage mit Montagewinkeln oder in Vorwandinstallationen.
• Selbsttätige Kunststoffrückschlagklappe mit der gleichzeitigen Funktion als Kaltrauchsperre.
• Für Anwendungen nach DIN 18017-3.

Einraumentlüftung

• Einbau in Bäder, WC‘s und Wohnungsküchen.
• Für ER GH:
• Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich.
• Geringe Bautiefe des Unterputzgehäuses und der Abdeckung.
• Für ER GH-VWR:
• Für die Verwendung im Vorwandregisterbau mit einem 40 mm Verlängerungsrahmen.
• 6 seitlich angebrachte Montagenuten ermöglichen eine einfache Montage.
• Umlaufender Rahmen ermöglicht weitere Befestigungsoption.
• Flexible Kabeleinführung ermöglicht den elektrischen Anschluss seitlich oder von hinten.
• Einfache elektrische Verdrahtung an praktischer Stiftleisten-Klemme.
• Mit Putzschutzdeckel zum Verschließen des Gehäuses während der Rohbauphase.
• Werkzeuglos umbaubarer Kunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-Rückschlagklappe für Ausblasrichtung seitlich (oben, links, rechts) und hinten.
• Anschlussdurchmesser DN 75/80.
• Sollbruchstelle für Zweitraumanschluss oder WC-Anschlussstutzen serienmäßig im ER GH-Gehäuse vorhanden.
• Kunststoffteile normal entflammbar nach DIN 4102-1 Klasse B 2 (nach EN 13501-1).

Technische Daten

• Ausführung Kunststoff-Ausblasstutzen umbaubar seitlich/hinten mit selbsttätiger Kunststoff-Rückschlagklappe, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich
• Luftrichtung Entlüftung
• Einbauort Wand / Decke
• Einbauart Unterputz
• Material Gehäuse Kunststoff
• Farbe schwarz
• Gewicht 0,6 kg
• Brandschutz nein
• Ausblasrichtung seitlich / hinten
• Anschlussdurchmesser 75 mm / 80 mm
• Breite 250 mm
• Höhe 250 mm
• Tiefe 110 mm
