Produkt­beschrei­bung

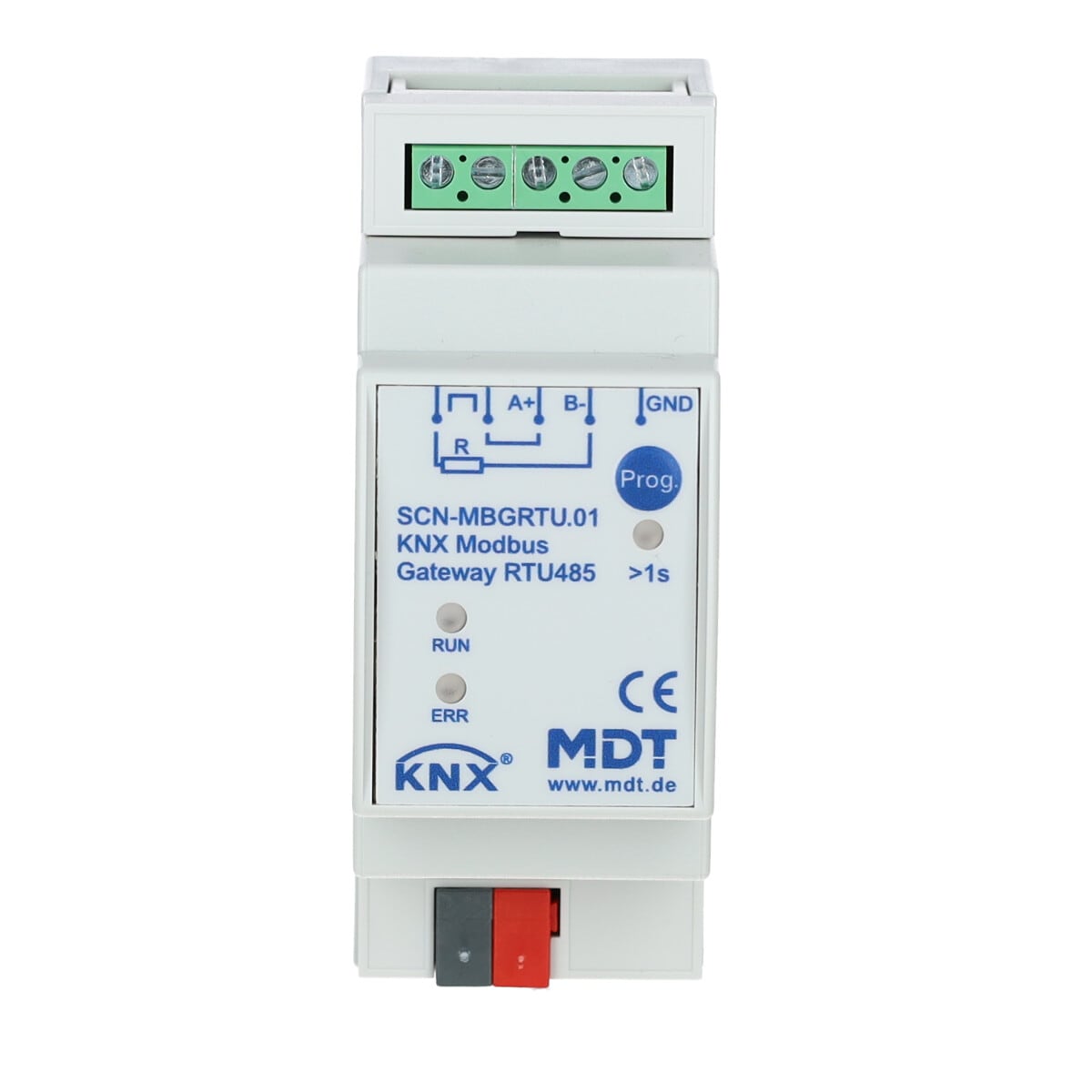

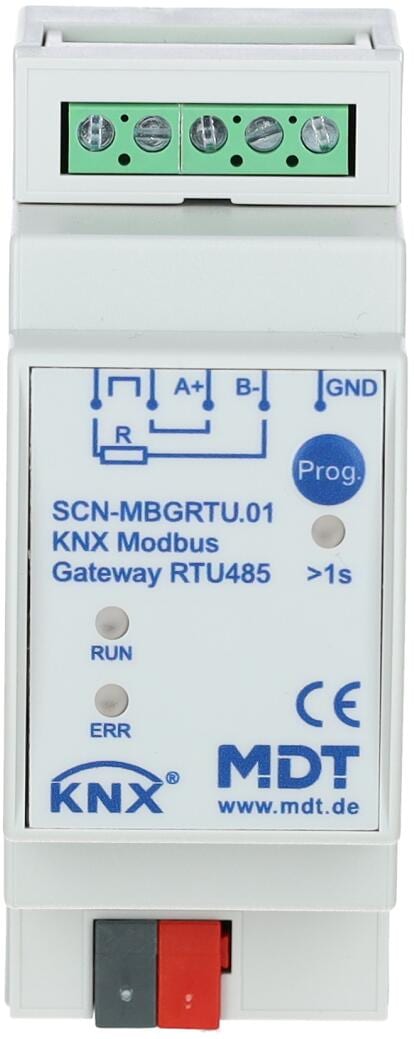

Für den bidirektionalen Datenaustausch zwischen Modbus RTU und dem KNX-Bus. Das MDT KNX Modbus Gateway ist flexibel als Modbus-Master oder -Slave einsetzbar und integriert Modbus fähige Endgeräte wie beispielsweise Wallboxen, Photovoltaik Wechselrichter, Energiezähler oder Klimageräte in den KNX-Bus. Dafür stehen dem Anwender bis zu 200 individuelle Kanäle zur Verfügung

• KNX Modbus Gateway RTU485 mit bis zu 200 frei konfigurierbaren Kanälen
• Als Modbus-Master oder -Slave einsetzbar
• Slave ID für jeden Kanal separat auswählbar
• Einfache Skalierungseinstellungen mittels mathematischer Funktionen
• Wertebereichsumrechnungen für jeden Kanal einstellbar
• Multi Read Funktionalität Modbus-seitig
• Read/Write Funktion mit 2 Objekten pro Kanal
• Wertevergleicher Blöcke mit je 4 Vergleichswerten und Operationen
• Meldetexte zur Darstellung des Geräte-Status
• Universell einsetzbar, unterstützt eine Vielzahl von Modbus- und KNX-Datentypen
• Keine zusätzliche Modbus Versorgungsspannung notwendig
• Die Stromversorgung erfolgt über den KNX-Anschluss
• Modbus / KNX galvanisch getrennt
• Entwicklung und Produktion in Engelskirchen

Technische Daten:

• Anzahl Modbus Teilnehmer 32
• Physikalische Modbus Schnittstelle RS485, 2-Draht
• Spannungsversorgung Modbus Integriert über KNX-Bus
• Modbus-Übertragungsart RTU, ASCII
• Abschlusswiderstand 120 Ω, Zuschaltbar
• Verfügbare Produktdatenbanken ab ETS 5
• Spezifikation KNX Schnittstelle TP-256 mit Long Frame Unterstützung
• Modbus-Anschlussklemme Schlitzkopf / 0,5 ... 2,5 mm² / 0,5 nm
• KNX-Busanschlussklemme Ø 0,8 mm, starre Leitung
• Versorgungsspannung KNX-bus
• Leistungsaufnahme KNX-Bus, typisch < 0,9 W
• Umgebungstemperatur im Betrieb 0 ... 45 °C
• Schutzart IP20
• Einbaubreite 2 TE / 36 mm
