Produkt­beschrei­bung

Highlights

• Vielseitige Einsatzmöglichkeiten: Geeignet für Telefonanschlüsse bis hin zu 10 Gbit Netzwerken.
• Robuste Bauweise: Hergestellt aus Zinkdruckguss für höchste Stabilität.
• Einfache Installation: Schnelle und fehlerfreie Montage mit LSA Anlegewerkzeug.
• Hohe Qualität: Permanente Qualitätskontrolle und unabhängige Zertifikate.
• PoE Unterstützung: Stromversorgung mit bis zu 90W möglich.

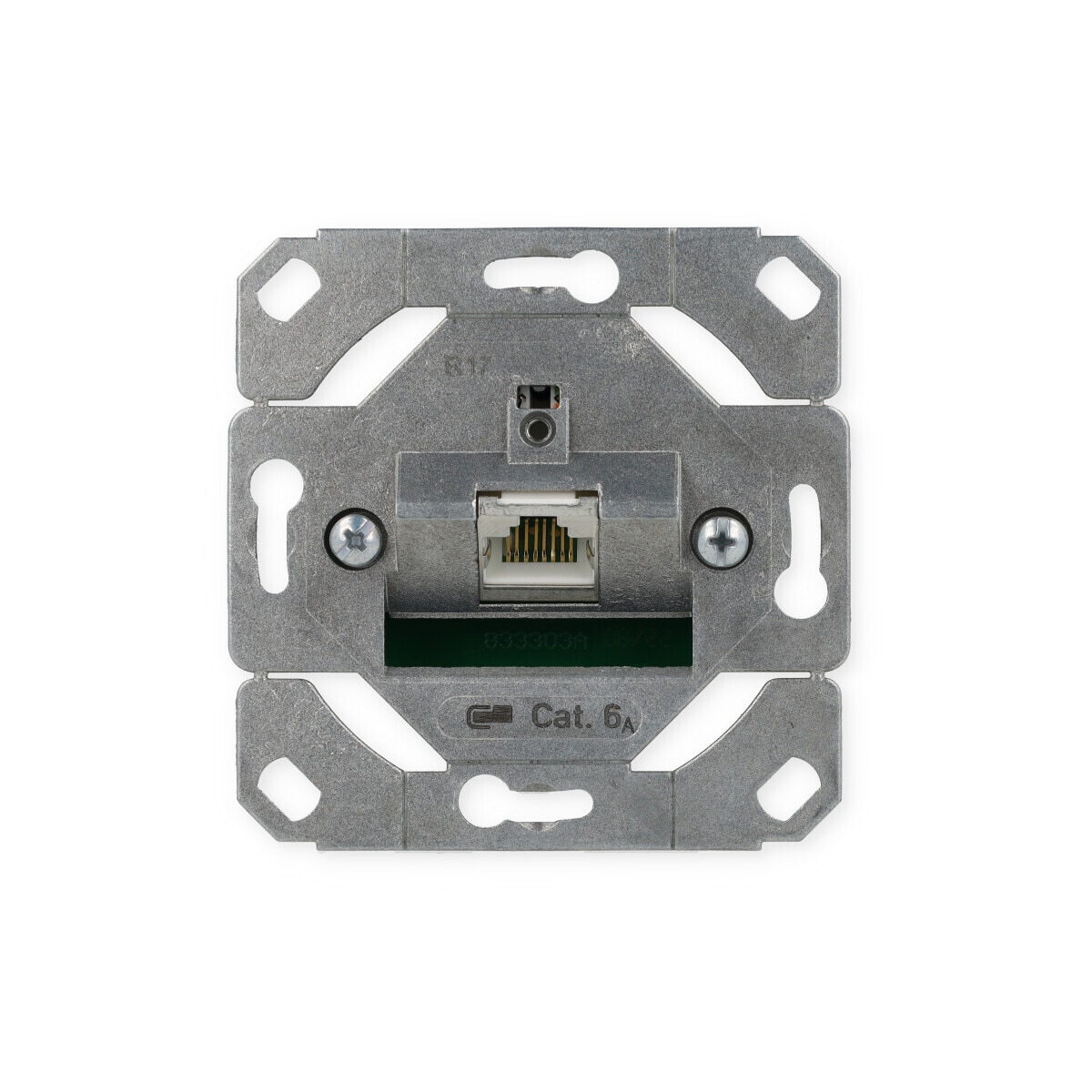

Die kompakte Anschlussdose ist die ideale Lösung für den Aufbau einer passiven Netzwerk-Infrastruktur, die höchsten Qualitätsansprüchen gerecht wird. Sie ist vielseitig einsetzbar und eignet sich sowohl für den Anschluss von Telefonen als auch für Netzwerke mit Übertragungsgeschwindigkeiten bis zu 10 Gbit. Dank der robusten Zinkdruckguss-Konstruktion ist die Anschlussdose besonders langlebig und widerstandsfähig. Die Installation erfolgt schnell und einfach mit einem LSA Anlegewerkzeug, wodurch Fehler vermieden werden. Die hohe Qualität der Anschlussdose wird durch permanente Qualitätskontrollen und unabhängige Prüflabore bestätigt.

Produktmerkmale

• Montageart: AP, UP, UPk, UP0
• Portanzahl: 1, 2
• Farbe: metallisch
• Schirmung: geschirmt
• Beschaltung: T568A, T568B
• Remote Powering: ja
• HDBaseT und SAT-IP Unterstützung
• AVoverIP fähig

Technische Daten

• Einsatzgebiete: Strukturierte Gebäudeverkabelung, Bürobereiche, Verteilte Gebäudedienste
• Mechanische Bewertung nach MICE: M1
• Ingress Bewertung nach MICE: I1
• Climatic Bewertung nach MICE: C1
• Elektromagnetische Bewertung nach MICE: E2
• Bauart: Anschlussdose
• Montageart: UP0
• Übertragungstechnik: Kupfer
• Kategorie (ISO): 6A
• Klasse (ISO/IEC): EA
• Kategorie (TIA): 6A
• PoE: IEEE 802.3af
• PoE plus: IEEE 802.3at
• UPoE: ja
• 4PPoE: IEEE 802.3bt
• Übertragungsgeschwindigkeit bis 100 MBit: IEEE 802.3bw
• Übertragungsgeschwindigkeit bis 1 GBit: IEEE 802.3ab
• Übertragungsgeschwindigkeit bis 10 GBit: IEEE 802.3an
• Anschlusstechnik Schnittstelle 1: LSA-Anschlussklemme
• Anschlusstechnik Schnittstelle 2: RJ45-Buchse
• Portanzahl Schnittstelle 2: 1
• Anzahl Positionen/Kontakte Schnittstelle 1: 8
• Anzahl Positionen/Kontakte Schnittstelle 2: 8P/8C
• Leiterquerschnitt eindrähtig [AWG] min-max: AWG 26/1 - AWG 22/1
• Kabelmanteldurchmesser [mm min.]: 5.5 mm
• Kabelmanteldurchmesser [mm max.]: 10 mm
• Kabelmanteldurchmesser [inch min.]: 0.197 in.
• Kabelmanteldurchmesser [inch max.]: 0.394 in.
• Steckrichtung Modul: 45° nach unten geneigt
• Schirmanschluss: flexible Kontaktfeder
• Kabel-zu/abgang: 8 Richtungen
• Erdungsanschluss: 6,3 mm Flachstecker
• Strombelastbarkeit: max. 1 A bei 60 °C
• Bemessungsspannung: max. 60 V DC
• Kontaktwiderstand: max. 20 mOhm
• Durchgangswiderstand: max. 200 mOhm
• Isolationswiderstand: min. 500 MOhm
• Spannungsfestigkeit Leiter-Leiter (sekundär) [V DC]: max. 1000 V DC
• Spannungsfestigkeit Leiter-Leiter, Scheitelwert (sekundär) [V AC]: max. 1.000 V AC
• Spannungsfestigkeit Leiter-Schirm [V DC]: max. 1500 V DC
• Spannungsfestigkeit Leiter-Schirm, Scheitelwert [V AC]: max. 1500 V AC
• Steck- und Ziehkraft: max. 30 N
• Lebensdauer - Steckzyklen: min. 750
• Position/Aufnahme Rasthebel in Standard-Einbauposition: oben
• Zugentlastung: Klappe am Gehäuse
• Werkstoff - Tragrahmen: GD-Zn
• Werkstoff - Kontakt: Hyper Ph-Br
• Werkstoff - Kontakt Oberfläche: AuCo
• Werkstoff - Schirm: CuSn6
• Halogenfreiheit: ja
• RoHS: konform
• Temperatur - Lager °C [min.]: -40 °C
• Temperatur - Lager °C [max.]: 70 °C
• Temperatur - Betrieb °C [min.]: -40 °C
• Temperatur - Betrieb °C [max.]: 70 °C
• IP Klasse: IP20
• Zertifizierungen: GHMT Type Approval
