Produkt­beschrei­bung

Highlights

• Cat.6-zertifizierte Channel-Link-Performance: GHMT Cat.6 12C-de-embedded geprüft und bis 500 MHz getestet – ideal für anspruchsvolle Netzwerke.
• Bereit für 10 GBit Ethernet: Unterstützt 10GBase-T nach IEEE 802.3an und erfüllt Klasse E, A Channel-Link nach ISO/IEC 11801-1 sowie DIN EN 50173-1.
• Power & Signal in einem System: Geeignet für Remote Powering (PoE, PoE plus, UPoE und 4PPoE) sowie HDBaseT.
• Schnelle, saubere LSA-Installation: Adernpaare lassen sich ohne Aufdrehen der Verseilung bis zur LSA-Klemme führen – für stabile Übertragung und effiziente Montage.
• Robustes Zinkdruckguss-Gehäuse: Ein langlebiges 3HE/7TE 6fach-Modulgehäuse für den zuverlässigen Einbau in 3HE-Modulträger.
• Durchdachte Schirmung & Zugentlastung: Unverlierbare Kontaktierungsschelle für den Kabelschirm, Kabelschelle sowie zusätzliche Kabelbinder-Zugentlastung möglich.

Wenn Du eine professionelle, dauerhaft stabile Netzwerk- und Medienverkabelung im 3HE-Umfeld realisieren willst, liefert Dir dieses 3HE 7TE 6fach-Modulgehäuse aus Zinkdruckguss genau die passende Basis. Es ist für den Einbau in 3HE-Modulträger ausgelegt und verbindet robuste Mechanik mit einer Auslegung, die auch bei hohen Datenraten und modernen Anwendungen überzeugt.

Dank GHMT Cat.6 12C-de-embedded Zertifizierung, der Einhaltung von Klasse E, A Channel-Link nach ISO/IEC 11801-1 und der Prüfung nach DIN EN 50173-1 bist Du auf der sicheren Seite – inklusive Channel-Link-Test bis 500 MHz. So ist das System optimal für 10 GBit Ethernet (IEEE 802.3an) und ebenso für Remote Powering wie PoE, PoE plus, UPoE und 4PPoE sowie für HDBaseT geeignet, wenn Du Daten, Signal und Versorgung zuverlässig zusammenführen möchtest.

In der Montage profitierst Du von der praxisnahen LSA-Technik: Du führst 2- bis 4-paarige Datenleitungen an LSA-Schneidklemmen (AWG 22–24) an, wobei die Adernpaare ohne Aufdrehen der Verseilung bis zur Klemme geführt werden können. Die Adernfarben sind nach TIA/EIA 568A gekennzeichnet, ein Sichtfenster nimmt die beiliegende Beschriftungseinlage auf, und für eine sichere Führung sorgen Zugentlastung per unverlierbarer Kabelschelle sowie optional per Kabelbinder – ergänzt durch eine unverlierbare Schirm-Kontaktierungsschelle und einen Erdungsbolzen mit Mutter und Zahnscheibe.

Produktmerkmale

• 3HE 7TE 6fach-Modulgehäuse zum Einbau in 3HE-Modulträger
• Gehäusematerial: Zinkdruckguss
• Geeignet für den Einbau in AP-Gehäuse, Tragschienenadapter oder 3HE-Modulträger
• Sichtfenster für beiliegende Beschriftungseinlage
• Zugentlastung mit unverlierbarer Kabelschelle
• Zusätzliche Zugentlastung mittels Kabelbinder möglich
• Kontaktierungsschelle für Kabelschirm unverlierbar
• Erdungsbolzen mit Mutter und Zahnscheibe

Technische Daten

• GHMT Cat.6 12C-de-embedded zertifiziert
• Einhaltung Klasse E, A Channel-Link nach ISO/IEC 11801-1
• Nach DIN EN 50173-1 getestet
• Channel-Link getestet bis 500 MHz
• Geeignet für 10 GBit Ethernet (IEEE 802.3an)
• Geeignet für Remote Powering: PoE, PoE plus, UPoE und 4PPoE
• HDBaseT geeignet
• Adernpaare ohne Aufdrehen der Verseilung bis zur LSA-Klemme führbar
• Anschluss von 2- bis 4-paarigen Datenleitungen an LSA-Schneidklemmen
• Leiterquerschnitt: AWG 22–24

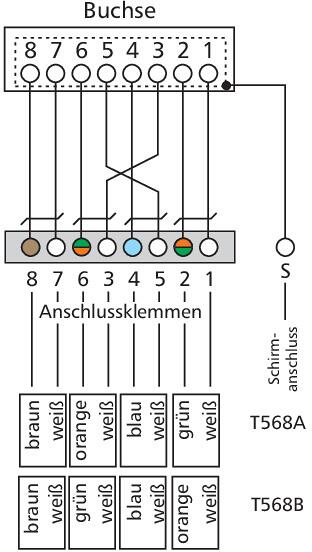

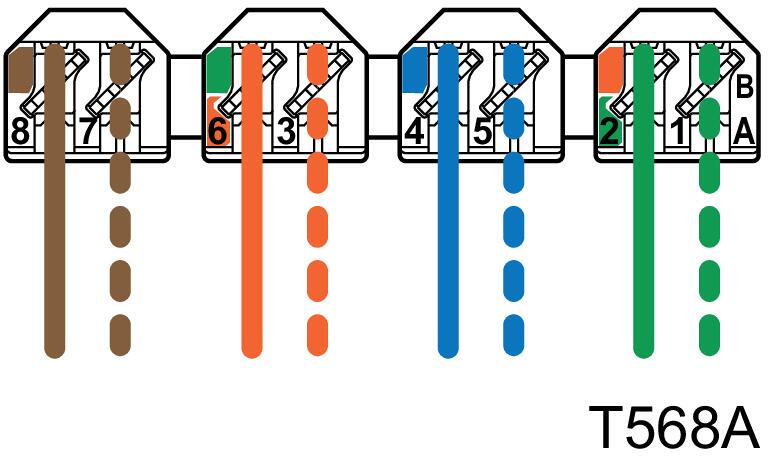

• Kennzeichnung der Adernfarben nach TIA/EIA 568A

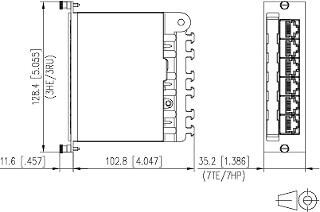

Maße & Gewicht

• Bauhöhe: 3 HE
• Breite: 7 TE
• Zugentlastungs-Kabelschelle für Kabel-Ø < 8 mm (für Kabel-Ø > 7 mm siehe Zubehör)
• Erdungsbolzen: M6 x 10
