Produkt­beschrei­bung

Highlights

• Vorkonfektioniert und montagefreundlich: 24x LC-D Kupplungen und 48x LC OS2 Pigtails sind bereits sauber vorbereitet und einsatzbereit.
• Übersichtliches Handling an der Front: Die versetzte Kupplungsanordnung sorgt für leichteres Stecken, Lösen und Organisieren der Fasern.
• Sauberer Spleißaufbau: Pigtails sind in einer Standardspleißkassette mit Crimpspleißhaltern eingelegt und abgesetzt.
• Geprüfte Verbindung ab Werk: Jeder Pigtail ist visuell geprüft und bereits in die Kupplungen eingesteckt.
• Schnell verriegelt ohne Werkzeug: Der Metall-Bajonettverschluss sichert die Schublade zuverlässig und komfortabel.
• Maximale Zugänglichkeit bei der Montage: Der Auszug ist abkippbar, komplett herausnehmbar (Auszugsstop) und zusätzlich 30 mm tiefenverstellbar.

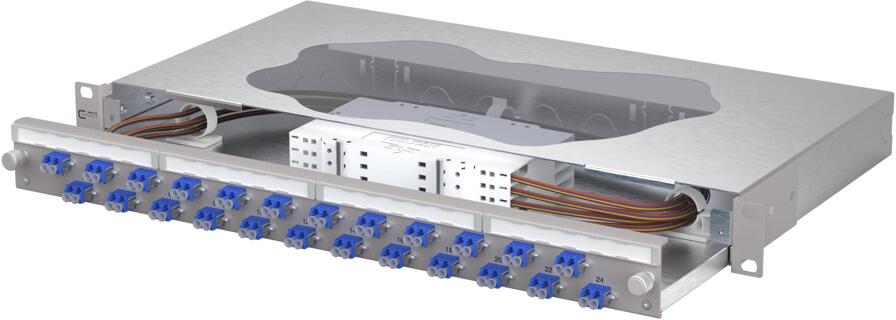

Mit diesem 19-Zoll Patchfeld im 1HE-Format bringst Du Struktur und Sicherheit in Deine Glasfaser-Verteilung – und das mit einem Aufbau, der Dir die Arbeit spürbar erleichtert. Durch die ausziehbare Schublade kommst Du bei Installation und Service bequem an alle Anschlüsse, während die versetzte Kupplungsanordnung das Handling an der Front deutlich entspannter macht. Die Frontplatte ist pulverbeschichtet in grau RAL 7035 und bietet Dir zusätzlich ein praktisches Beschriftungsfeld, damit Du auch bei dicht belegten Racks jederzeit den Überblick behältst.

Im Inneren ist alles auf saubere, zuverlässige Verarbeitung ausgelegt: Die 48 LC OS2 Pigtails sind in einer Standardspleißkassette mit Crimpspleißhaltern eingelegt und abgesetzt, visuell geprüft und bereits in die 24 LC-D Kupplungen eingesteckt. Die Farbcodierung nach IEC 60304 unterstützt Dich dabei, Fasern schnell eindeutig zuzuordnen. Für die sichere Bedienung verriegelst Du die Schublade werkzeuglos per Metall-Bajonettverschluss, und dank abkippbarem Auszug, kompletter Entnahme mit Auszugsstop sowie mehreren rückseitigen Kabeleingangsmöglichkeiten (6x M20, 2x M25 und 2x VIK-Einbauausschnitte) passt sich das Patchfeld flexibel an Deine Montage- und Verkabelungssituation an.

Produktmerkmale

• Patchfeld mit ausziehbarer Schublade
• Versetzte Kupplungsanordnung für einfaches Handling
• Pigtails in Standardspleißkassette mit Crimpspleißhaltern eingelegt und abgesetzt
• Pigtails visuell geprüft und in Kupplungen eingesteckt
• Farbcodierung nach IEC 60304
• Werkzeugloser Metall-Bajonettverschluss zum Verriegeln der Schublade
• Auszug zur besseren Montage abkippbar und komplett herausnehmbar (Auszugsstop)
• Frontplatte mit Beschriftungsfeld
• Frontplatte pulverbeschichtet in grau RAL 7035
• Mehrere Kabeleingangsmöglichkeiten rückseitig: 6x M20, 2x M25, 2x VIK-Einbauausschnitte

Technische Daten

• Bestückung: 24x LC-D Kupplungen
• Pigtails: 48x LC OS2
• Farbcodierung: IEC 60304
• Verriegelung: werkzeugloser Metall-Bajonettverschluss
• Rückseitige Kabeleingänge: 6x M20, 2x M25, 2x VIK-Einbauausschnitte
• Frontplatten-Farbe: grau (RAL 7035), pulverbeschichtet

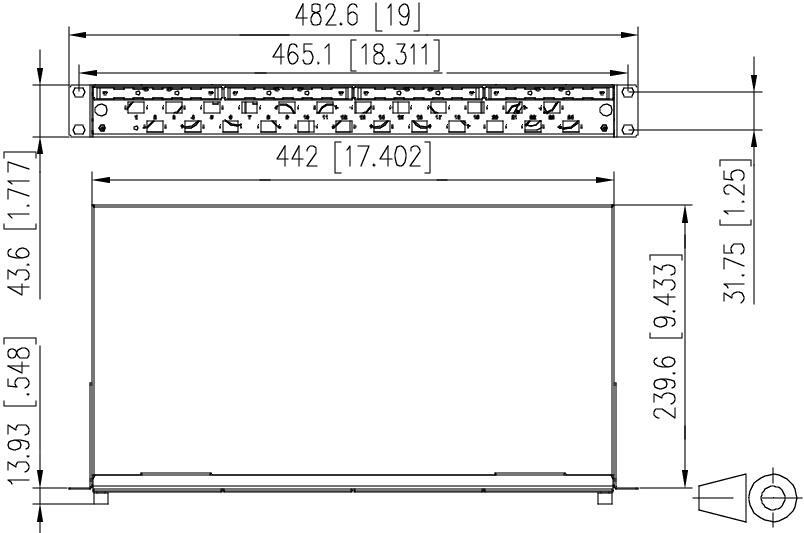

Maße & Gewicht

• Rackmaß: 19 Zoll
• Höheneinheit: 1HE
• Tiefenverstellbarkeit: 30 mm
