Produkt­beschrei­bung

Highlights

• Ausziehbare 1HE-Schublade: Du bekommst schnellen Zugriff auf Spleiße und Steckverbindungen – ideal für saubere, stressfreie Montage im Rack.
• Komplett bestückt mit LC für OS2: 6x LC-D Kupplungen und 12x LC OS2 Pigtails sorgen für eine sofort einsatzbereite LWL-Anbindung.
• Versetzte Kupplungsanordnung: Erleichtert das Handling an der Front und schafft mehr Übersicht beim Patchen.
• Spleißmanagement ab Werk vorbereitet: Pigtails sind in der Standardspleißkassette mit Crimpspleißhaltern eingelegt, abgesetzt, visuell geprüft und bereits in die Kupplungen eingesteckt.
• Werkzeuglos verriegelt: Der Metall-Bajonettverschluss schließt die Schublade sicher, ohne dass Du Werkzeug brauchst.
• Flexible Montageoptionen: Der Auszug ist zur besseren Montage abkippbar, komplett herausnehmbar (Auszugsstop) und 30 mm tiefenverstellbar.

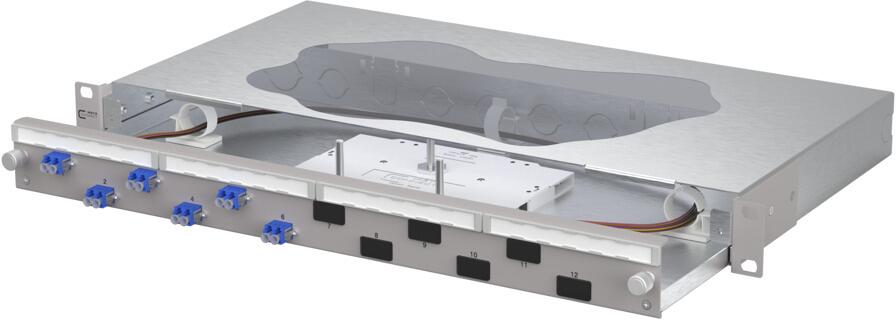

Mit diesem 19-Zoll Patchfeld im 1HE-Format bringst Du Ordnung und Tempo in Deine LWL-Installation. Die ausziehbare Schublade macht Wartung und Nacharbeiten angenehm einfach, während die versetzte Kupplungsanordnung das Patchen spürbar komfortabler und übersichtlicher gestaltet.

Du arbeitest dabei mit einer fertig vorbereiteten Bestückung: 6x LC-D Kupplungen und 12x LC OS2 Pigtails sind bereits sauber integriert. Die Pigtails liegen in einer Standardspleißkassette mit Crimpspleißhaltern, sind abgesetzt, visuell geprüft und schon in die Kupplungen eingesteckt – damit sitzt alles von Anfang an exakt dort, wo Du es brauchst. Die Farbcodierung nach IEC 60304 unterstützt Dich zusätzlich bei der schnellen, eindeutigen Zuordnung.

Für den Alltag im Rack ist das Patchfeld auf robustes Handling ausgelegt: Die Schublade verriegelst Du werkzeuglos per Metall-Bajonettverschluss, und für die Montage kannst Du den Auszug abkippbar nutzen oder komplett herausnehmen, ohne dass er unkontrolliert herausrutscht (Auszugsstop). Die Frontplatte ist pulverbeschichtet in grau RAL 7035, bietet ein praktisches Beschriftungsfeld, und rückseitig stehen Dir mehrere Kabeleingangsmöglichkeiten über 6x M20, 2x M25 sowie 2x VIK-Einbauausschnitte zur Verfügung.

Produktmerkmale

• Patchfeld mit ausziehbarer Schublade für komfortablen Zugriff
• Versetzte Kupplungsanordnung für einfaches Handling an der Front
• Pigtails in Standardspleißkassette mit Crimpspleißhaltern eingelegt und abgesetzt
• Pigtails visuell geprüft und in Kupplungen eingesteckt
• Werkzeugloser Metall-Bajonettverschluss zum Verriegeln der Schublade
• Auszug zur besseren Montage abkippbar und komplett herausnehmbar (Auszugsstop)
• Frontplatte mit Beschriftungsfeld
• Mehrere rückseitige Kabeleingangsmöglichkeiten

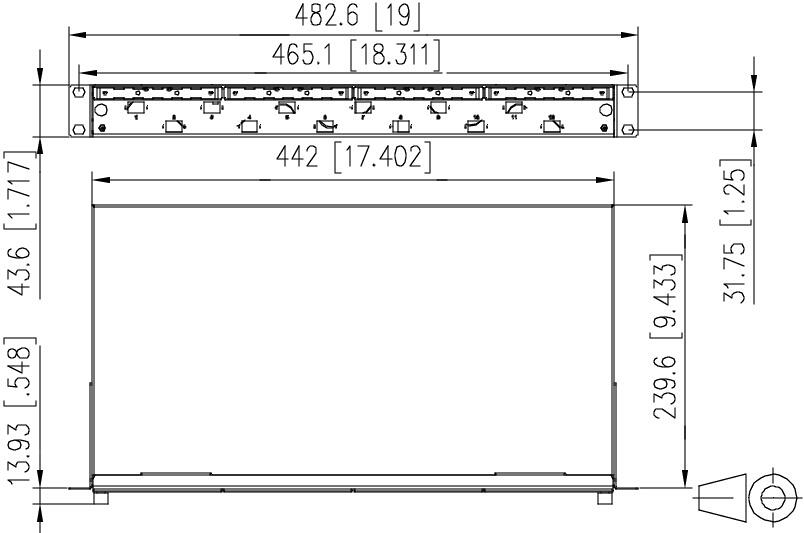

Technische Daten

• Rackformat: 19 Zoll
• Bauhöhe: 1HE
• Bestückung Kupplungen: 6x LC-D Kupplungen
• Bestückung Pigtails: 12x LC OS2 Pigtails
• Farbcodierung: nach IEC 60304
• Verriegelung: werkzeugloser Metall-Bajonettverschluss
• Tiefenverstellung: 30 mm tiefenverstellbar
• Frontplatte: pulverbeschichtet, grau RAL 7035
• Kabeleingänge rückseitig: 6x M20; 2x M25; 2x VIK-Einbauausschnitte
