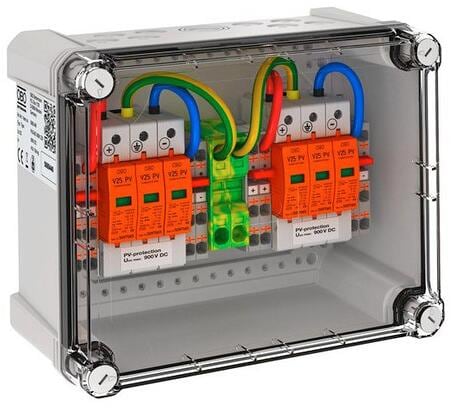

OBO Bettermann Generatoranschlusskasten Typ 1+2 für 2 x 2 Strings (5088440)
- UVP:
505,75 EUR- Unser Preis:
- 256,13 EUR
- Sie sparen:
- 249,62 EUR (49%)
Versand noch heute
Kostenlose
Lieferung
Sa. 27.06 - Mo. 29.06
Bestellung innerhalb
00
Std.
Preis inkl. 20% MwSt. zzgl. Versandkosten
Ihre Vorteile bei uns
-
Trusted Shops zertifiziert
- 30 Tage Rückgaberecht
- Kostenloser Rückversand
- Verfügbarkeit:
- auf Lager
- Lieferung:
- Sa. 27.06 - Mo. 29.06
- Versandart:
- Paketdienst
-
Produktbeschreibung
Produktbeschreibung
Generatoranschlusskasten Typ 1+2 für Photovoltaikanlagen zum Anschluss von 2 x 2 Strings. Zum DC-Schutz des Wechselrichters.
- Varistor-Ableiter, steckbar, mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
- niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900 V DC)
- 2 Schutzgeräte mit je 5 Push-In-Klemmstellen bis 6 mm² im Gehäuse vorinstalliert, bis 41 A DC pro Klemme
- Polycarbonat-Gehäuse (IP67), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset und Druckausgleichselement
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Technische Daten
- Ansprechzeit <25 ns
- Anzahl der Eingänge 2
- Anzahl der Leitungseinführungen 16
- Anzahl der String-Eingänge 2
- Anzahl MPPT 2
- Art der Einführung Verschraubung
- Ausführung Für 2 MPPT und mit Push-In Klemme
- Ausgänge pro MPPT 2
- Betriebstemperatur max. 60 °C
- Betriebstemperatur min. -25 °C
- Blitzstoßstrom (10/350 μs) 7 kA
- Dimension 900V DC
- Eingänge pro MPPT 3
- Farbe lichtgrau; RAL 7035
- Gehäusewerkstoff Überspannungsschutzbauteile PC
- Höchste Dauerspannung DC 900
- Leiterquerschnitt flexibel (feindrähtig) max. 6 mm²
- Leiterquerschnitt flexibel (feindrähtig) max. 10 AWG
- Leiterquerschnitt flexibel (feindrähtig) min. 0,5 mm²
- Leiterquerschnitt flexibel (feindrähtig) min. 21 AWG
- Leiterquerschnitt starr (ein-/mehrdrähtig) max. 10 mm²
- Leiterquerschnitt starr (ein-/mehrdrähtig) max. 8 AWG
- Leiterquerschnitt starr (ein-/mehrdrähtig) min. 21 AWG
- Leitungsart für Überspannungsschutzgeräte Energieleitung DC (PV)
- LPZ 0→2
- Max. Ausgangsstrom 41 A
- Max. Eingangsspannung DC 900 V
- Max. Eingangsstrom pro String 41 A
- Maximaler Ableitstoßstrom (8/20 μs) 50 kA
- Mit Lasttrennschalter bestückt nein
- Monitoring-Funktion nein
- Montageart vormontiert im Gehäuse
- Nennableitstoßstrom (8/20 µs) 30 kA
- Netzform DC
- Netzform DC ja
- Prüfklasse Typ 1 ja
- Prüfklasse Typ 2 ja
- Prüfklasse Typ 3 nein
- Schutzart IP67
- Schutzgrad IK-Code IK08
- Signalisierung am Gerät optisch
- SPD nach EN 61643-11 Typ 1+2
- SPD nach IEC 61643-1 class II
- Temperatureinsatzbereich max. 65 °C
- Temperatureinsatzbereich min. -25 °C
Abmessungen
- Tiefe 125 mm
- Breite 240 mm
- Höhe 191 mm
Anschlussmöglichkeiten
- Anschlussart Generatoranschlusskasten Push-In Klemme
- Leiterquerschnitt starr (ein-/mehrdrähtig) min. 0,5 mm²
-
