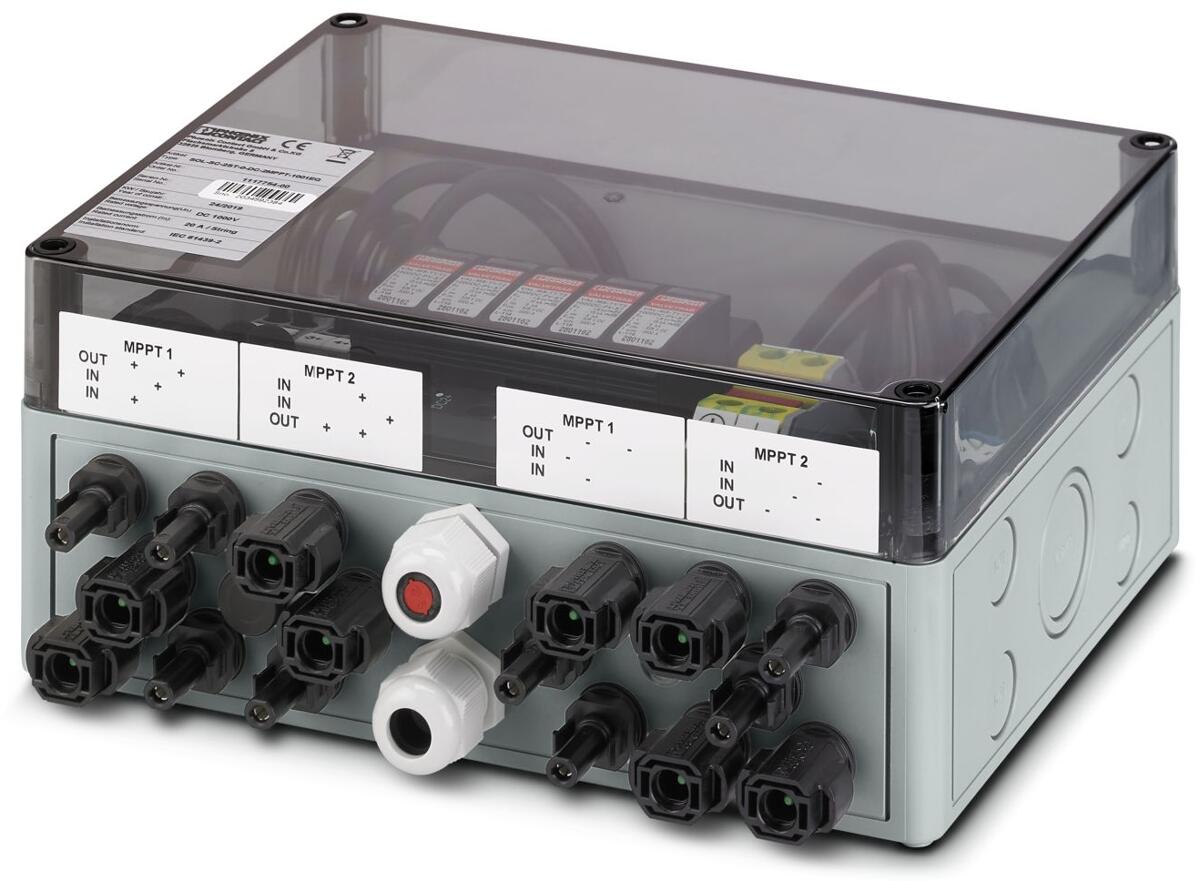

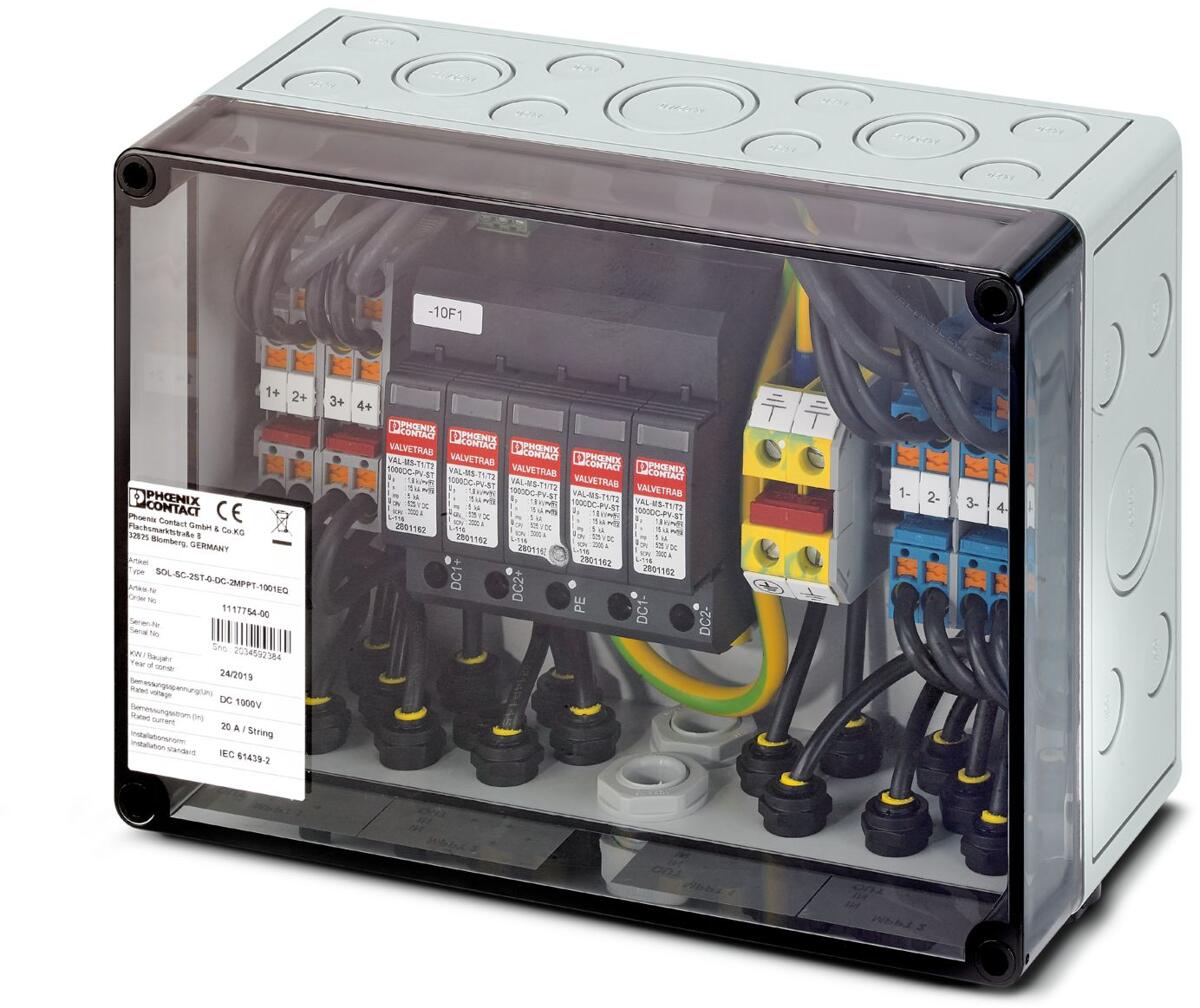

Produkt­beschrei­bung

Produktmerkmale:

Die Solarline Generatoranschlusskästen (GAKs) werden in kleinen Aufdachanlagen genauso wie in großen Freifeldanlagen eingesetzt. Die Hauptaufgaben der GAKs sind der Überspannungsschutz des PV-Systems, ggf. das Sammeln von Strings und das Durchschleifen des Schutz-Potenzialausgleichleiters zum örtlichen Potenzialausgleich.
Weitere Funktionen sind optional und abhängig von der Ausstattung.

Beispiele für optionale Funktionen sind der Schutz der Strings durch String-Sicherungen sowie das Freischalten der Strings per DC-Lasttrennschalter oder DC-Feuerwehrschalter.
Den vollen Funktionsumfang des GAKs können Sie aus seiner Artikelbezeichnung ableiten.

Technische Daten:

• Produkttyp: Generatoranschlusskasten
• Schutzklasse: II
• MPP-Spannung Un: max. 1000 V DC
• Leerlaufspannung UOC: max. 1100 V DC
• Strom pro String Imax: max. 20 A
• Summenstrom MPP-Tracker: max. 40 A

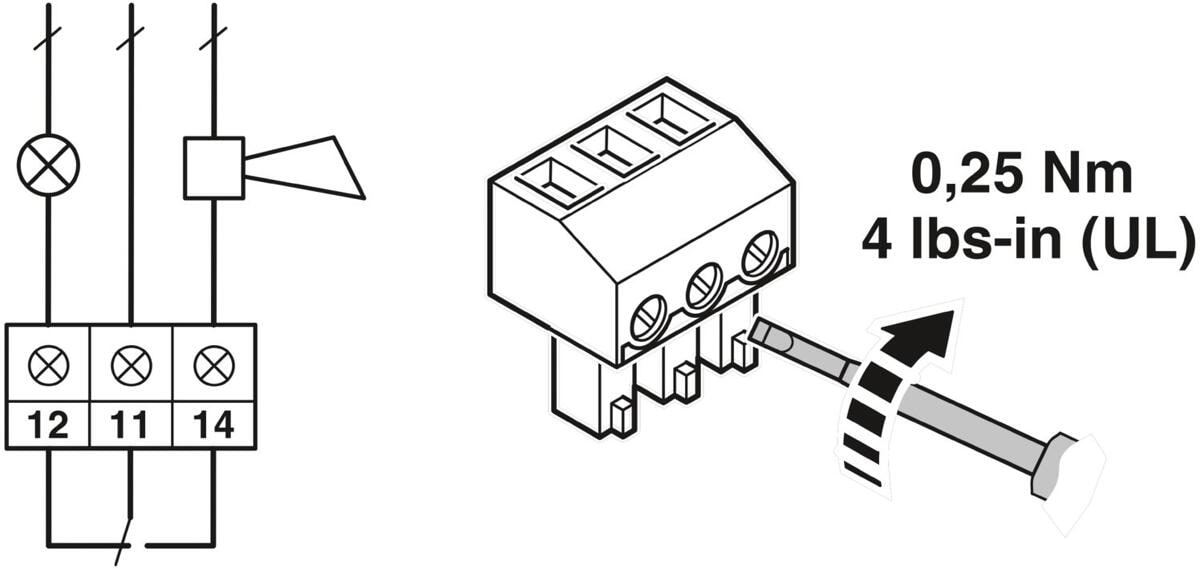

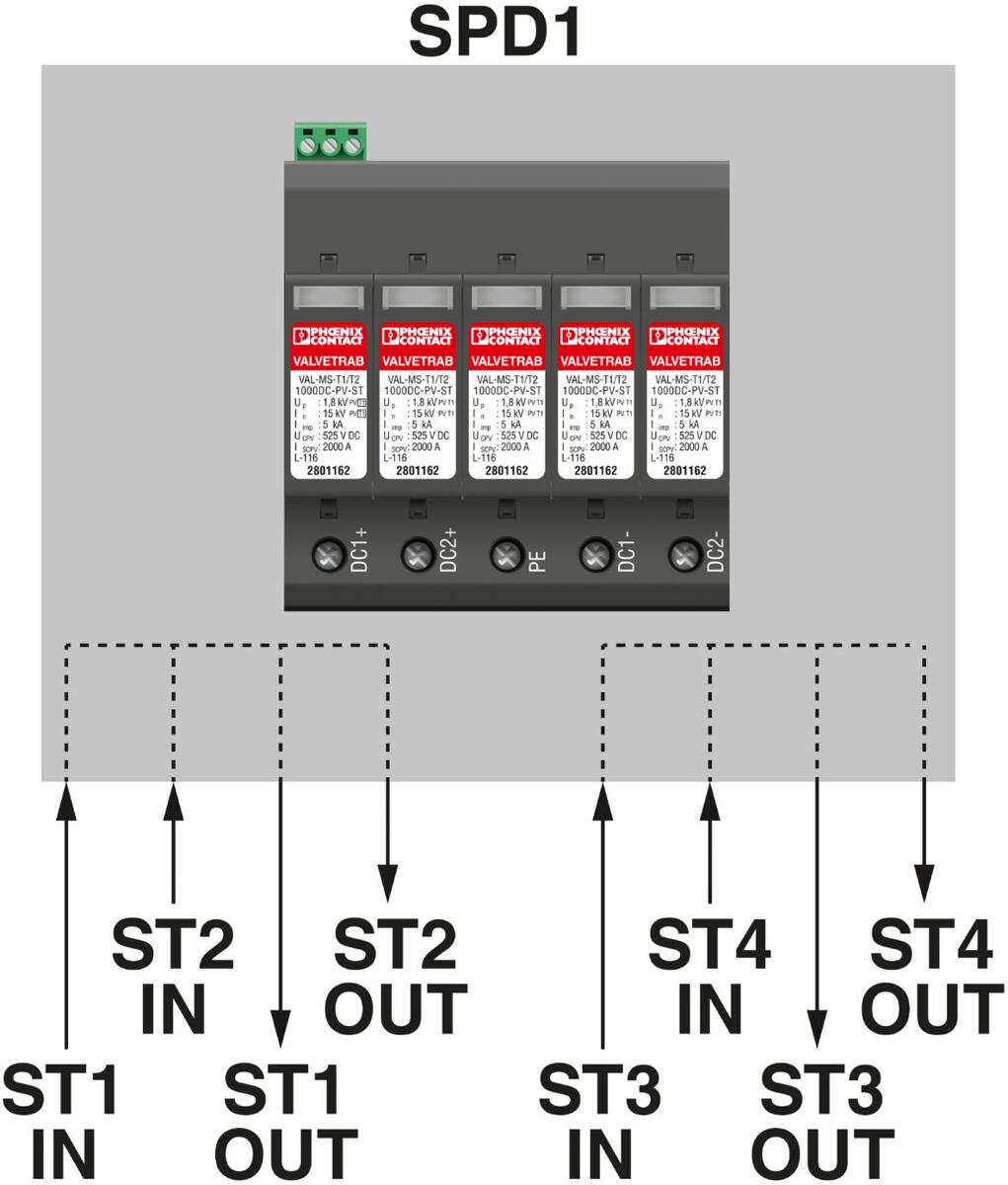

Überspannungsschutz:

• EN Type: T1
• IEC-Prüfklasse: T1
• Schutzpegel Up: ≤ 3,5 kV
• Gesamtableitstoßstrom Itotal (10/350) µs: 5 kA
• Gesamtableitstoßstrom Itotal (8/20) µs: 40 kA
• Kurzschlussfestigkeit ISCPV: 40 A

Eingangsdaten:

• DC:
  • Anzahl der Eingänge: Strings: 2 (pro MPP-Tracker)
  • Anzahl unterstützter MPP-Tracker: 2

Ausgangsdaten:

• DC:
  • Anzahl der Ausgänge: MPP-Tracker: 2
  • Anzahl der Ausgänge: ± 2 (pro MPP-Tracker)

Anschlussdaten:

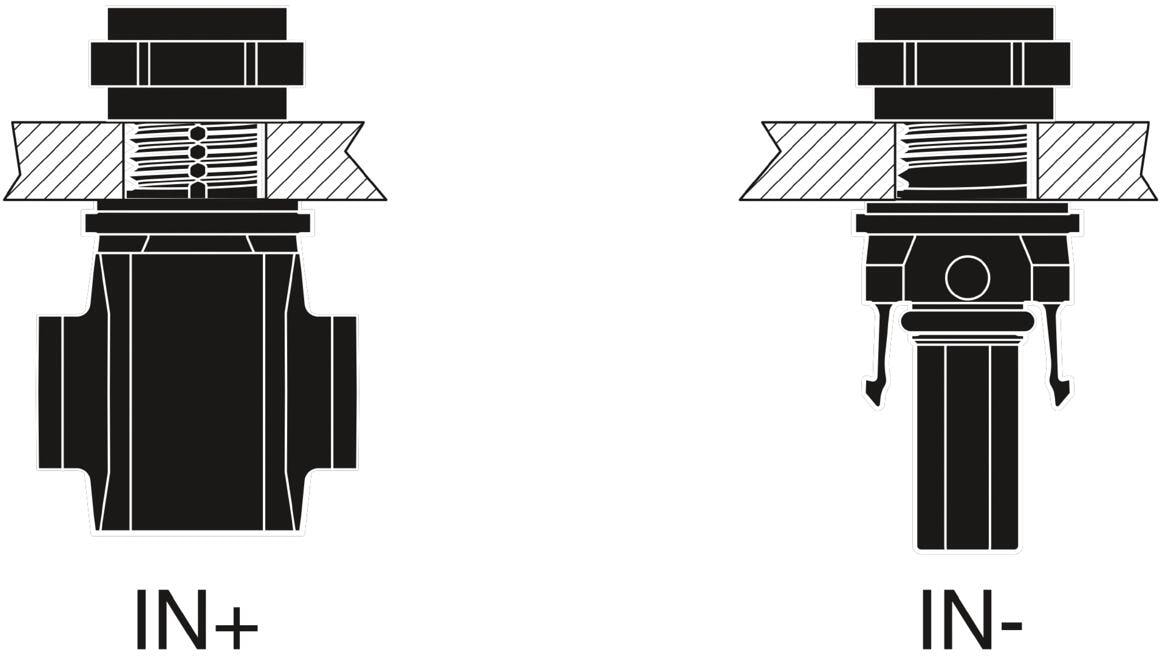

• DC-Eingang:
  • Art der Leitungseinführung: SUNCLIX
  • Leitungsquerschnittsbereich: 2,5 mm² ... 6 mm²

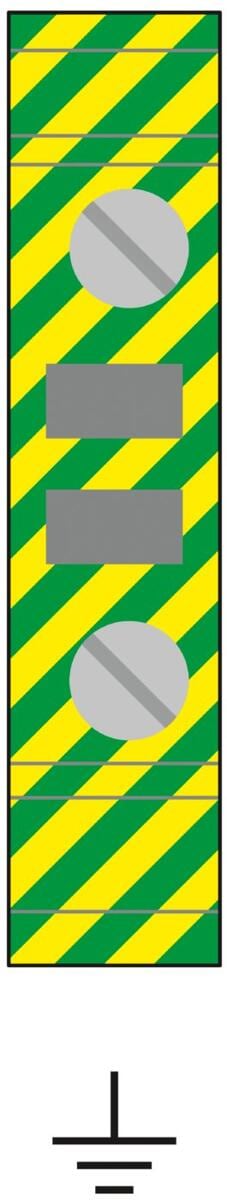

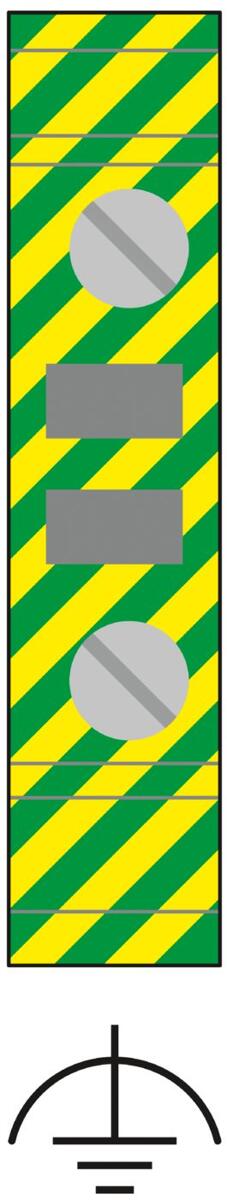

Schutzpotenzialausgleichs- & Schutzerdungsleiter:

• Art der Leitungseinführung: Kabelverschraubung
• Anschlussart: Schraubanschluss
• Leitungsquerschnittsbereich: 2x 16 mm²
• Leitungsaußendurchmesser: 2x 6 mm ... 12 mm

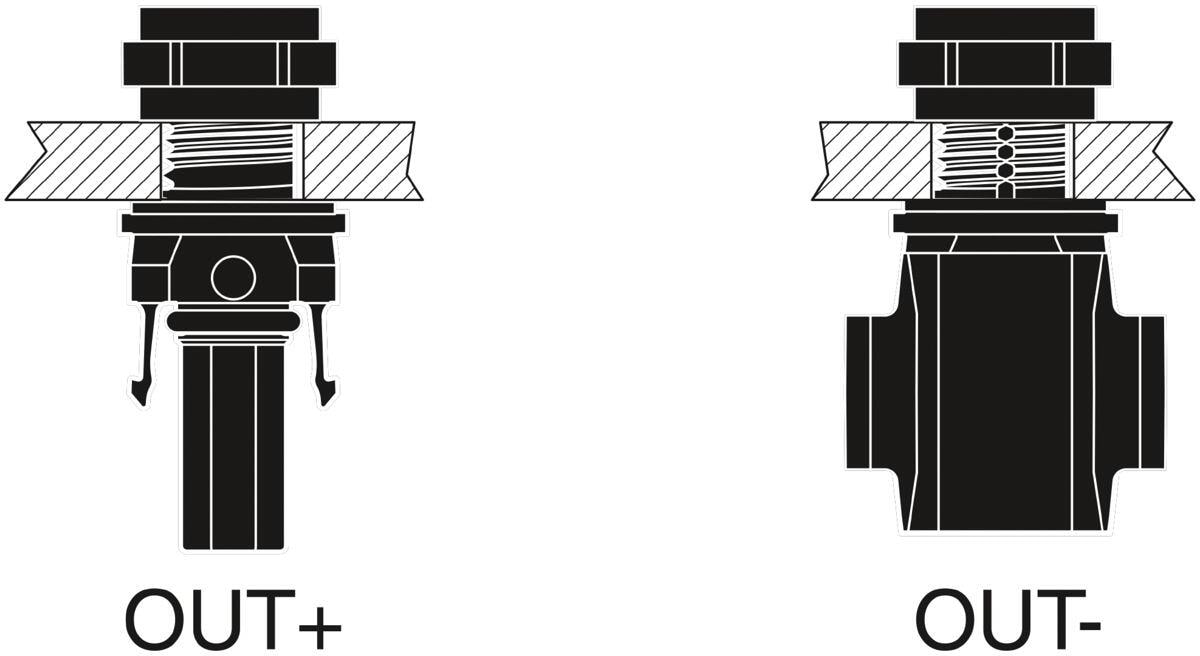

DC-Ausgang:

• Art der Leitungseinführung: SUNCLIX
• Leitungsquerschnittsbereich: 2,5 mm² ... 6 mm²

Maße:

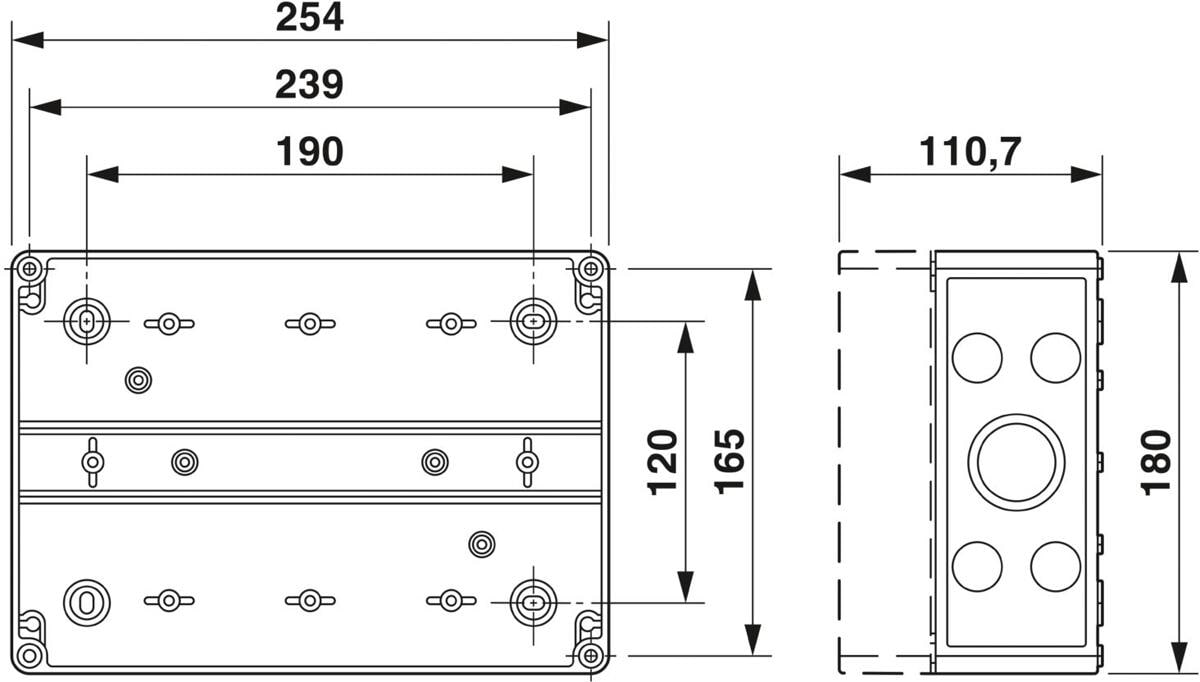

• BxHxT: 254 x 180 x 111 mm
• Gewicht: 3,033 kg

Werkstoff:

• Gehäuse: Polycarbonat
• Deckel/Tür: Polycarbonat (transparent)

Umwelt- und Lebensdauerbedingungen:

• Umgebungsbedingungen:
  • Schutzart: IP65
  • Umgebungstemperatur (Betrieb): -20 °C ... 55 °C

Lieferumfang: SUNCLIX-DC-Steckverbinder für den Anschluss des GAKs
