Produkt­beschrei­bung

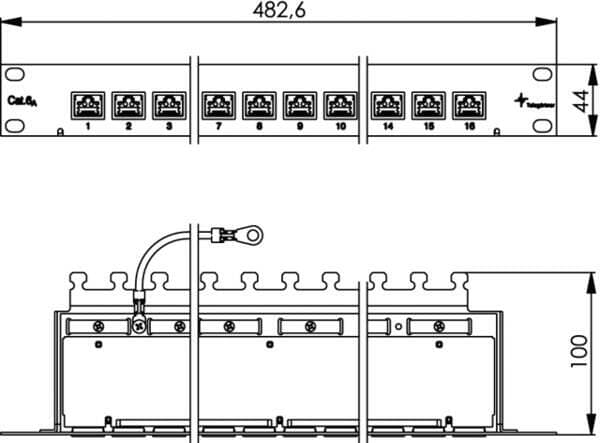

19" Patch Panel MPP16-HS K Cat. 6A Leistungsmerkmale

• 19"/10" Einschubgehäuse 1 HE mit 12, 16 oder 24 RJ45-Anschlussbuchsen auf einer gemeinsamen Leiterplatte
• 360° Schirmkontaktierung durch Klemmschellen direkt auf der Leiterplatte, ohne zusätzliches Verdrillen des Abschirmgeflechts (geschirmte Ausführung)
• Anschluss der Adern über LSA-Plus-Schneidklemmen mit farbiger Kennzeichnung gemäß TIA 568 A und B
• Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm
• Ausreichender Abstand zwischen Anschlussklemme und Schirmkontaktstelle auf der Leiterplatte, reduziert die Möglichkeit eines Kurzschlusses zwischen Schirmgeflecht und Anschlussdrähten
• Cat.6A-, Class EA 500 & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: >750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern
• Frontplatte bedruckt mit Nummern der Anschlussbuchsen
• Gehäuse aus Stahlblech, lichtgrau (RAL 7035) oder schwarz pulverbeschichtet, Abschirmhaube aus rostfreiem Stahl
• Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge
• Leiterplatte horizontal
• Potentialanschluss über eine beiliegende PE-Leitung
• Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)

Technische Daten:

• Ausführung: 16 x RJ45 geschirmt
• Farbe: lichtgrau RAL 7035

Mechanische Eigenschaften:

• Steckkraft: ≤ 30 N
• Lebensdauer (Steckungen): ≥ 750
• Cu-Leiterdurchmesser: massiv 0,4 - 0,65 mm AWG 26/1 - AWG 22/1
• Aderdurchmesser: 0,7 - 1,6 mm
• Werkstoff Gehäuse: Stahlblech pulverbeschichtet
• Werkstoff Abschirmgehäuse: rostfreies Stahlblech
• Werkstoff Isolierteile: PA, PBT, PBP, PE
• Werkstoff Leiterplatte: FR4
• Werkstoff Oberfläche Leiterplatte: verzinnt
• Werkstoff Kontaktfeder: CuSn, Federstahl
• Werkstoff Oberfläche Kontaktfeder: min. 0,8 µm Au über 1,2 µm Ni
• Werkstoff Schneidklemmkontakte: CuZn
• Werkstoff Oberfläche Schneidklemmkontakte: verzinnt
