Produkt­beschrei­bung

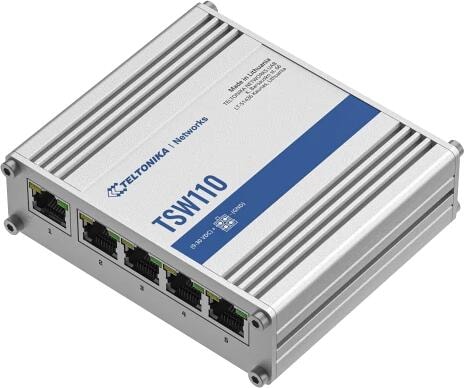

Der TSW110 ist ein unmanaged Layer-2-Ethernet-Switch. Dieses kleine, aber robuste Profigerät ermöglicht industrielle Anwendungen mit hoher Bandbreite und zuverlässiger Datenverbindung. Er verfügt über fünf Gigabit-Ethernet-Ports zum Anschluss von Geräten an das Netzwerk und unterstützt einen breiten Versorgungsspannungsbereich (9–30 V).

Ethernet

• 5 x ETH-Ports, 10/100/1000 Mbit/s, unterstützt automatisches MDI/MDIX-Crossover
• Standards der IEEE 802.3-Reihe: 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az

INDUSTRIELLE PROTOKOLLE

• Profinet Klasse A-Konformität (mit optionalem Bestellcode erhältlich)

Leistungsspezifikationen

• Bandbreite (nicht blockierend): 10 Gbit/s
• Packerpuffer: 128 KB
• Größe der MAC-Adresstabelle: 2K Einträge
• Jumbo-Frame-Unterstützung: 9216 Bytes

Leistung

• Anschluss: 4-polige industrielle DC-Strombuchse
• Eingangsspannungsbereich: 9 – 30 VDC
• PoE (passiv): Möglichkeit zur Stromversorgung über ETH1-Ports, nicht kompatibel mit den Standards IEEE802.3af, 802.3at und 802.3bt, Modus B, 9 - 30 VDC
• Stromverbrauch: < 0,4 W/ < 1,8 W

Physikalische Schnittstellen

• Ethernet: 5 x RJ45-Anschlüsse, 10/100/1000 Mbit/s
• Status-LEDs: 1 x Power-LED, 10 x ETH-Status-LEDs

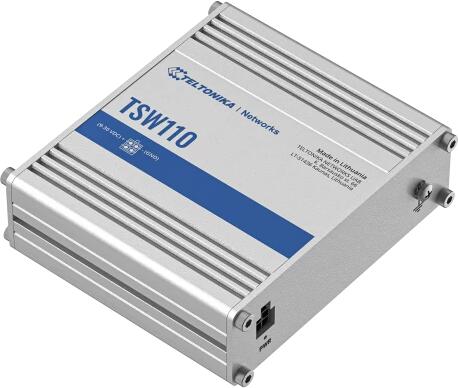

• Leistung: 1 x 4-poliger Stromanschluss
• Andere: 1 x Erdungsschraube

Physikalische Spezifikation

• Gehäusematerial: Vollaluminiumgehäuse
• Abmessungen (B x H x T): 100 x 30 x 85 mm
• Gewicht: 227 g
• Montagemöglichkeiten: DIN-Schiene, Wandmontage, flache Oberfläche (alle erfordern zusätzliches Kit)

Betriebsumgebung

• Betriebstemperatur: -40 °C bis 75 °C
• Luftfeuchtigkeit bei Betrieb: 5 % bis 95 % nicht kondensierend
• Schutzart: IP30

Zulassungen und Typgenehmigungen

• Regulatorische: UKCA, EAC, UCRF, ANRT, CITC, Kenia, FCC, IC, NOM, RCM, BSMI, CB

EMV-Emissionen und Immunität

• Normen: EN 55032:2015 + A11:2020, EN 61000-3-3:2013 + A1:2019, EN IEC 61000-3-2:2019, EN 55035:2017
• ESD: EN 61000-4-2:2009
• Strahlungsimmunität: EN IEC 61000-4-3:2006 + A1:2008 + A2:2010
• EFT: EN 61000-4-4:2012
• Überspannungsschutz (AC-Netzanschluss): EN 61000-4-5:2014 + A1:2017
• CS: EN 61000-4-6:2014
• TAUCHEN: EN 61000-4-11:2004 + A1:2017

Sicherheit

• Normen: IEC 62368-1:2018, EN IEC 62368-1:2020+A11:2020
