Produkt­beschrei­bung

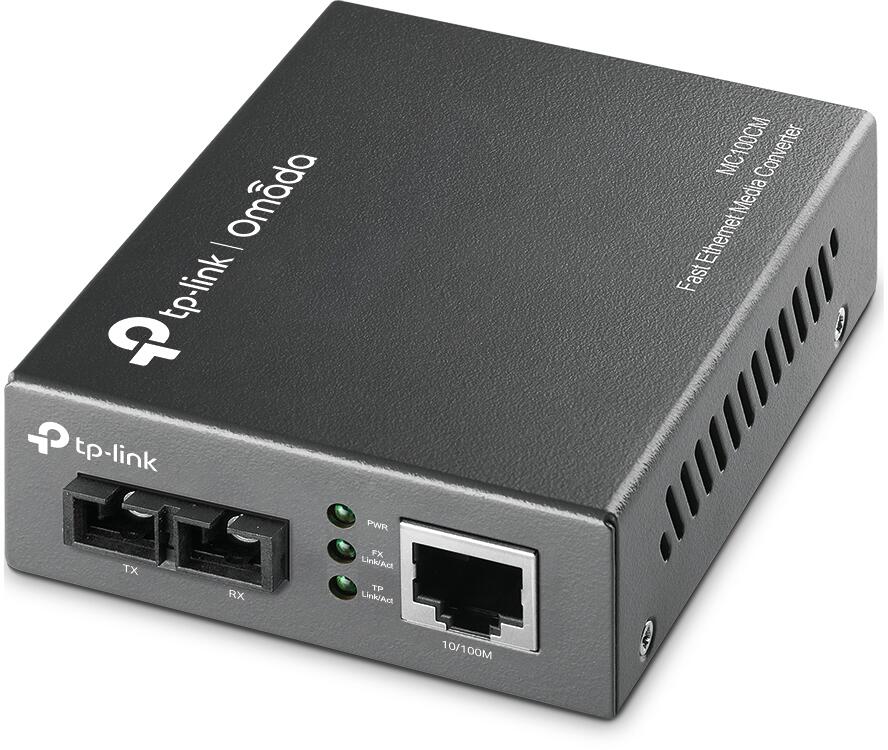

Der MC100CM ist ein Medienkonverter zur Umwandlung von 100BASE-FX-Glasfaser in 100Base-TX-Kupfermedien oder umgekehrt. Der MC100CM wurde gemäß den IEEE 802.3u 10/100Base-TX- und 100Base-FX-Standards entwickelt und ist für die Verwendung mit Multimode-Glasfaserkabeln mit SC-Steckern vorgesehen. Der MC100CM unterstützt die Langwellenlaser-Spezifikation (LX) bei voller Übertragungsgeschwindigkeit. Es arbeitet bei 1310nm sowohl beim Senden als auch beim Empfangen von Daten.

Weitere Merkmale dieses Moduls sind die Fähigkeit, als eigenständiges Gerät (kein Gehäuse erforderlich) oder mit TP-LINKs MC1400-Gehäuse verwendet zu werden, Auto MDI/MDI-X für den TX-Port, automatische Aushandlung des Duplex-Modus. Der MC100CM überträgt bei erweiterten Glasfaserentfernungen unter Verwendung von Multimode-Glasfasern bis zu 2 Kilometer.

• Entspricht den Standards 802.3u 10/100Base-TX, 100Base-FX
• Autonegotiation von Halb-Duplex-/Voll-Duplex-Übertragungsmodus
• Verlängert die Glasfaserdistanz auf bis zu 2 km

Technische Daten:

Standards und Protokolle

• IEEE 802.3, IEEE 802.3u, IEEE 802.3x

Grundfunktionen

• Auto-negotiation of Half-Duplex / Full-Duplex transfer mode
• Full Duplex Flow Control (IEEE 802.3x)
• Half Duplex Flow Control (Backpressure)
• Extends fiber distance up to 2km

Ports

• 1× 1000M SC/UPC port
• 1× 10/100/1000M RJ45 port (Auto MDI/MDIX)

Wellenlänge

• 1310 nm

Kabel für 10BASE-T

• UTP category 3, 4, 5 cable (maximum 100m)
• EIA/TIA-568 100Ω STP (maximum 100m)

Kabel für 1000BASE-T

• UTP category 5, 5e cable (maxium 100m)
• EIA/TIA-568 100Ω STP (maximum 100m)

Kabel für 100BASE-FX

• Multi-mode Fiber

LEDs

• PWR, Link/Act
• Abmessungen (B*T*H): 3.7*2.9*1.1 in. (94.5*73.0*27.0 mm)
• Spannungsversorgung: External power supply
• Maximale Leistungsaufnahme: 2,4W
• Sicherheit und Emissionen: FCCCE, RoHS

Package Contents

• MC100CM
• Power Adapter
• Installation Guide

Umgebung

• Operating Temperature: 0℃~40℃
• Storage Temperature: -40℃~70℃
• Operating Humidity: 10%~90% non-condensing
• Storage Humidity: 5%~90% non-condensing
