Produkt­beschrei­bung

Highlights

• Robuste Schweißkonstruktion: Hohe Stabilität und saubere Verarbeitung für ein langlebiges, hochwertiges Gehäuse.
• Vollglastür aus Sicherheitsglas: 4 mm stoßfestes, gehärtetes Glas mit geprüftem Splitterverhalten für mehr Sicherheit im Alltag.
• Flexibler Türanschlag & 165° Öffnungswinkel: Tür bequem weit öffnen, einfach abnehmen und durch Drehen des Gehäuses den Anschlag wechseln.
• Stufenlos verstellbare 19”-Rasterschienen: Erleichtert Dir Einbau, Ausrichtung und Kabelmanagement – inklusive 1 Paar Vertikalen.
• Durchdachte Kabeleinführungen: Herausbrechbare Blenden in Dach, Boden und Rückwand, plus Bürstenleiste zum Abdichten gegen Staub (im Beipack).
• A6-Version für aktive Belüftung vorbereitet: Sechs herausbrechbare Öffnungen für den Einsatz passender Belüftungseinheiten – für Komponenten, die mehr Kühlung benötigen.

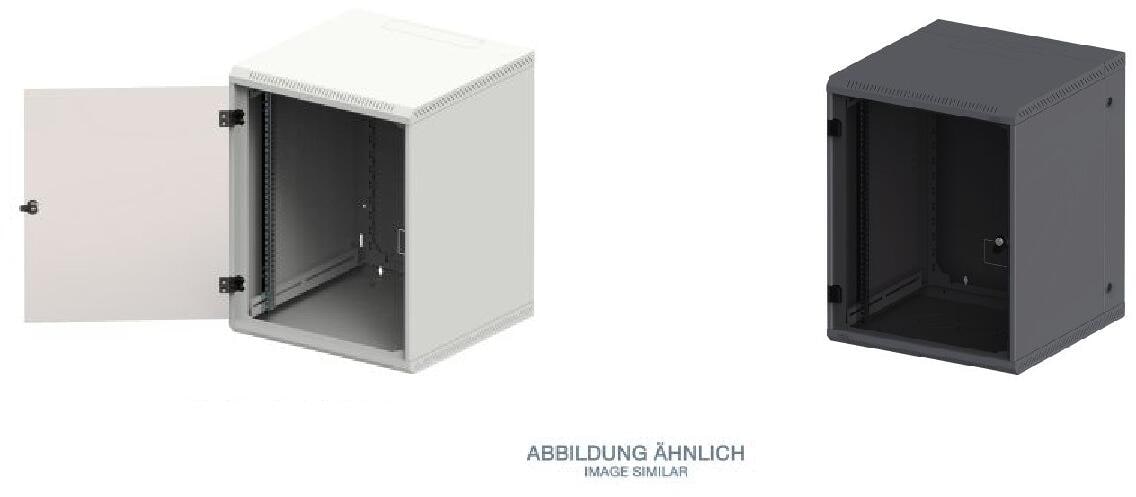

Mit diesem einteiligen, geschweißten 19”-Wandgehäuse bringst Du Daten- und Telekommunikationstechnik sicher und ordentlich an die Wand – mit Schutzgrad IP20 und einer Tragkraft von 60 bis 100 kg. Die kompakte, stabile Konstruktion ist auf eine saubere Optik und zuverlässige Nutzung ausgelegt, während das integrierte Türschloss Dir schnellen, unkomplizierten Zugriff auf Deine Komponenten ermöglicht.

Standardmäßig bekommst Du eine Vollglastür aus 4 mm starkem, stoßfestem, gehärtetem Sicherheitsglas. Bei Bruch zerfällt sie in viele kleine Splitter wie Autoglas; das geprüfte Glas entspricht den Anforderungen der CSN EN 12150-1+A (Konformitätsbescheinigung CQ-24-2023, Prüfprotokoll IKATES 58A-2024). Für Deine Planung bleibt es flexibel: Auf Wunsch sind auch Vollblech- oder perforierte Türen möglich. Dank Scharniersystem öffnet die Tür bis 165°, lässt sich einfach abnehmen und der Anschlag kann durch Drehen des gesamten Gehäuses gewechselt werden – für maximale Freiheit bei der Montage. Bitte beachte dabei die zulässige Belastbarkeit der Tür von maximal 10 kg und schließe die Vollglastür nach dem Einbau der Komponenten, um Kollisionen zu vermeiden.

Damit der Einbau komfortabel bleibt, sind die vertikalen 19”-Rasterschienen in der Schranktiefe stufenlos verstellbar; im Lieferumfang ist 1 Paar enthalten. Eine Perforation an der Rückwand ersetzt das zweite Paar Vertikalen, alternativ kannst Du zusätzliche Rasterschienen als Zubehör ergänzen. Kabeleinführungen mit herausbrechbaren Abdeckungen findest Du oben und unten in der Rückwand sowie jeweils eine weitere im Dach und Boden; mit der beiliegenden Bürstenleiste kannst Du die Öffnungen gegen Staub abdichten. Für den sicheren Betrieb sind alle abnehmbaren Teile mit Erdungskabeln verbunden, die dauerhaft korrekt befestigt und eingesteckt sein müssen, und im Boden sitzt eine M8-Schraube als zentraler Erdungspunkt. In der A6-Version stehen im Dach und Boden zudem herausbrechbare Öffnungen für die Montage der Belüftungseinheiten RAx-CH-X2x-X1 zur Verfügung; alternativ können Ventilatoren RAX-CH-X07-X9 eingesetzt werden (nicht für den deutschen Markt bestimmt), bis zu drei im Dach und drei im Boden.

Produktmerkmale

• Einteiliges, geschweißtes 19”-Wandgehäuse zur direkten Wandbefestigung
• Schutzgrad IP20
• Kompakte, stabile Verteilerkonstruktion mit hochwertiger Verarbeitung
• Standardmäßig Vollglastür, optional Vollblech- oder perforierte Tür
• Scharniersystem mit großem Öffnungswinkel, abnehmbarer Tür und wechselbarem Türanschlag
• Türschloss für einfachen und schnellen Zugang
• Stufenlos verstellbare vertikale 19”-Rasterschienen, 1 Paar im Lieferumfang
• Perforation an der Rückwand als Ersatz für das zweite Paar Vertikalen; zusätzliche Vertikalen optional erhältlich
• Kabeleinführungen mit herausbrechbaren Blenden in Dach, Boden und Rückwand, Abdichtung per Bürstenleiste (Beipack)
• A6-Version mit Vorbereitung für Belüftungseinheiten/Ventilatoren im Dach und Boden
• Für den Einbau von Daten- und Telekommunikationsanlagen sowie deren Verteilersystemen vorgesehen
• Sicherheitskonzept mit Erdungskabeln an abnehmbaren Teilen und zentralem Erdungspunkt

Technische Daten

• Schutzgrad: IP20
• System: 19”
• Türöffnungswinkel: 165°
• Tür: Vollglastür aus stoßfestem, gehärtetem Sicherheitsglas; optional Vollblech- oder perforierte Tür
• Geprüfte Glasausführung: CSN EN 12150-1+A; Konformitätsbescheinigung CQ-24-2023; Prüfprotokoll IKATES 58A-2024
• Vertikale Rasterschienen: in der Schranktiefe stufenlos verstellbar
• Lieferumfang Vertikalen: 1 Paar; Rückwand-Perforation ersetzt das zweite Paar
• Kabeleinführungen: herausbrechbare Abdeckungen oben und unten in der Rückwand sowie je eine im Dach und Boden; Bürstenleiste zur Staubabdichtung im Beipack
• Optionaler Ventilatoreinsatz: RAX-CH-X07-X9 (nicht für den deutschen Markt bestimmt), bis zu drei im Dach und drei im Boden
• Erdung: alle abnehmbaren Teile mit Erdungskabeln verbunden; zentraler Erdungspunkt im Boden
• Zentraler Erdungspunkt: M8-Schraube
