Produkt­beschrei­bung

Highlights

• Tragstarke Rahmenkonstruktion: Die neue N1 RMA-Generation bietet dank innovativer Rahmenelemente eine hohe Belastbarkeit für alle Größen.
• Robuste Schweißkonstruktion: Hohe Stabilität, saubere Verarbeitung und ein hochwertiges Erscheinungsbild für den professionellen Einsatz.
• Maximale Zugänglichkeit: Türen lassen sich fast 180° öffnen, einfach abnehmen und der Türanschlag kann bequem gewechselt werden.
• Durchdachtes Kabel- und Einbaumanagement: Stufenlos verstellbare 19”-Rasterschienen und praxisnahe Kabeleinführungen erleichtern Dir Installation und Ordnung.
• Wartungsfreundlich und sicher verschließbar: Abnehmbare Seiten- und Rückwände sind wie die Tür mit gleichschließenden Schlössern am Rahmen fixiert.
• Belüftung flexibel nachrüstbar: Lüftungsschlitze im Rahmen sowie vorbereitete Öffnungen und optionale Spezialtüren unterstützen eine effiziente Kühlung.

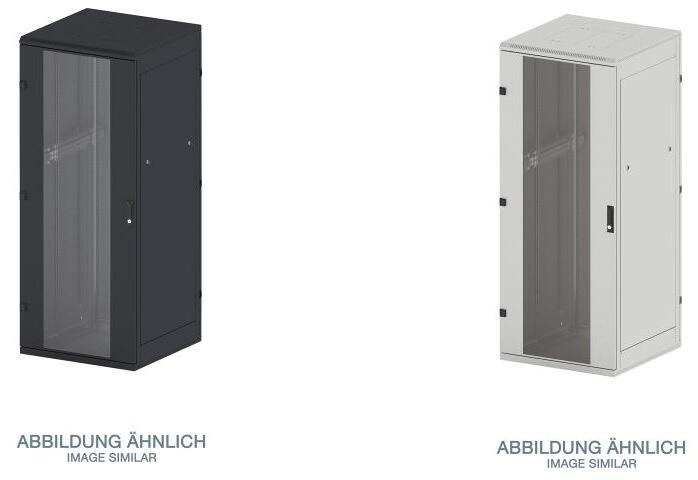

Wenn Du eine stabile, professionelle Basis für Daten- und Telekommunikationsanlagen suchst, ist dieser geschweißte 19”-Standverteiler der N1 RMA-Serie genau dafür gemacht. Die innovative Rahmenkonstruktion der neuen Generation verbindet hohe Konstruktionsstärke mit einer beeindruckenden Tragfähigkeit – so bleibt Dein Aufbau auch bei anspruchsvoller Bestückung dauerhaft souverän und sauber organisiert.

Im Alltag zählt vor allem, wie schnell Du an alles herankommst: Die Ein- oder Zweiflügeltüren mit Steckscharnieren öffnen nahezu bis 180°, lassen sich bei Bedarf abnehmen und sogar im Anschlag wechseln – praktisch, wenn sich Deine Umgebung oder der Zugriff im Serverraum ändert. Die vertikalen 19”-Rasterschienen sind in der Schranktiefe stufenlos verstellbar, was Dir Einbau, Nachrüstung und Kabelmanagement spürbar erleichtert. Kabeleinführungen oben und unten sowie herausbrechbare Abdeckungen im hinteren Bereich unterstützen eine saubere Durchführung; mit der Bürstenleiste kannst Du gegen Staub abdichten, während ein Kunststoffrahmen die Kabel schützt – beides ist im Lieferumfang enthalten.

Produktmerkmale

• Geschweißter Standverteiler mit abnehmbaren Seiten- und Rückwänden
• Hohe Stabilität durch robuste Schweißkonstruktion und hochwertige Verarbeitung
• Ein- bzw. Zweiflügeltüren mit Steckscharnieren, Türanschlag wechselbar und Türen abnehmbar
• Triton-Schwenkhebelgriffe; Austausch des Plastikmoduls zur Nutzung eines halbzylindrischen Schließzylinders möglich (Plastikmodul nicht enthalten, optionales Zubehör); Patent: PUV 2013-27443
• Stufenlos in der Tiefe verstellbare vertikale 19”-Rasterschienen für leichteren Komponenteneinbau und besseres Kabelmanagement
• Abnehmbare Seiten- und Rückwände standardmäßig mit gleichschließenden Schlössern wie die Fronttür
• Kabeleinführungen oben und unten sowie herausbrechbare Blindplatten im hinteren Bereich; Bürstenleiste und Kunststoffrahmen zum Abdichten und Kabelschutz im Lieferumfang
• Große Öffnung zur Montage/Demontage eines Triton-Lüfterblechs von außen ohne Schrauben
• Lüftungsschlitze im Rahmen zur Kühlluftzufuhr; Kühlung durch Belüftungseinheit ergänzbar
• Optionale Spezial-Vollblechtür für den Einbau von Belüftungseinheiten RAx-CH-X0x-X3
• Aufstellung auf Nivellierfüßen (im Lieferumfang); optional Sockel, Rollen oder Schwerlastrollen mit Stützrahmen möglich
• Alle abnehmbaren Teile normgerecht geerdet und miteinander verbunden; Erdungskabel müssen während der gesamten Nutzungsdauer ordnungsgemäß befestigt und eingesteckt sein
• Flex Frame (für 800 mm breite Verteiler): Montage der vertikalen Rasterschienen in 19”, 21” oder 23” möglich
• Bei Tiefe über 800 mm: drittes Paar vertikaler Befestigungsschienen in Grundausstattung; mittlere Vertikalen für kürzere Komponenten mit optionalen Stützen nutzbar
• Für RMA- und RZA-Verteiler (Breite 800 mm): optionaler Schwenkrahmen nachrüstbar

Technische Daten

• Schutzgrad: IP20
• 19”-Standverteiler
• Türöffnung: nahezu 180°
• Türvarianten: Vollblech-, perforierte Tür (80 % oder 86 % Luftdurchlass) oder Glastür
• Glastür: Sicherheitsglas (gehärtet)
• Türen vorn oder hinten montierbar
• Verteilerkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden
• Vertikale Rasterschienen: 4 Stück, bei Verteilern tiefer als 800 mm 6 Stück; verstellbar
• Rückwand und Seitenwände: abnehmbar, gleichschließend verriegelt
• Haupterdungspunkt: M8-Schraube im Boden
• Kabeleinführungen: oben und unten, mit herausbrechbaren Abdeckungen
• Material: Stahltiefziehblech, Kunststoffteile, Montagematerial, Sicherheitsglas
• Optionaler Schwenkrahmen (für Breite 800 mm bei RMA/RZA) möglich

Maße & Gewicht

• Empfohlene maximale statische Belastung: 800 kg (bei Einsatz von Nivellierfüßen oder Sockel)
• Zulässige Belastbarkeit je Tür: max. 20 kg
• Schwenkrahmen-Tragkraft (optional, Breite 800 mm): 150 kg
• Maximale Einbautiefe für 19”-Zubehör am Schwenkrahmen: 330 mm
• Sicherheitsglasstärke: 4 mm
• Mindestauftragsdicke: 65 µm
• Flex Frame (gilt für 800 mm breite Verteiler): Schienenabstand 19”, 21” oder 23”
• Bei Verteilertiefe über 800 mm: Grundausstattung mit zusätzlichem (mittlerem) Schienenpaar
