Produkt­beschrei­bung

Highlights

• Vielseitiger Multischalter: Verteile vier SAT-Polarisationsebenen und terrestrische Signale mühelos.
• QUATTRO und QUAD LNB Unterstützung: Flexibilität bei der Wahl der LNBs dank integriertem 22 KHz Generator.
• Aktiver terrestrischer Zweig: Verteile DVB-T/T2, DAB und UKW ohne zusätzlichen Verstärker.
• Integrierter SAT-Verstärker: Sorgt für eine niedrige Anschlussdämpfung und optimale Signalqualität.
• Hohes Schirmungsmaß: Klasse A Schirmung schützt vor Störungen und sorgt für klare Signale.
• Kompakte Bauweise: Platzsparendes Design mit installationsfreundlichen F-Buchsen.
• Farbcodierte Eingänge: Erleichtert die Installation und verhindert Anschlussfehler.

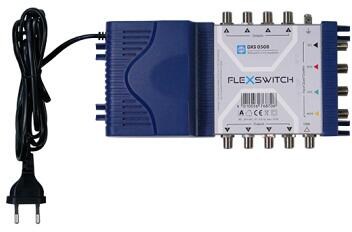

Erlebe mit dem DXS 0508 Multischalter eine neue Dimension der Signalverteilung. Dieses Stand-alone Gerät ist die perfekte Lösung für die Verteilung von vier Satelliten-Polarisationsebenen und terrestrischen Signalen. Dank der Unterstützung von QUATTRO und QUAD LNBs bietet der Multischalter maximale Flexibilität. Der integrierte 22 KHz Generator ermöglicht es dir, QUAD-LNBs ohne zusätzliche Geräte zu nutzen. Die acht Teilnehmerausgänge sind ideal für den Anschluss von DVB-S/S2 Receivern oder TV-Geräten mit integriertem Empfänger. Der DXS 0508 überzeugt durch seine niedrige Anschlussdämpfung, die durch den aktiven terrestrischen und SAT-Zweig realisiert wird. Eingespeiste terrestrische Signale wie DVB-T/T2, DAB oder UKW stehen an jedem Teilnehmerausgang zur Verfügung. Mit seinem hohen Schirmungsmaß der Klasse A bietet der Multischalter optimalen Schutz vor Störungen. Die kompakte Bauweise und die farbcodierten Eingänge machen die Installation besonders einfach und benutzerfreundlich.

Produktmerkmale

• Stand-alone Multischalter für SAT- und terrestrische Signale
• Unterstützt QUATTRO und QUAD LNBs
• Aktiver terrestrischer Zweig für DVB-T/T2, DAB und UKW
• Integrierter SAT-Verstärker
• Klasse A Schirmungsmaß
• Kompakte Abmessungen mit farbcodierten Eingängen
• Kompatibel mit kaskadierbaren Modellen DXC 05xx

Technische Daten

• Eingänge SAT: 4 St.
• Frequenzbereich SAT: 950...2150 MHz
• Entkopplung SAT - SAT: 30 dB typ.
• Rückflussdämpfung SAT: >10 dB
• Eingänge TERR: 1 St.
• Frequenzbereich TERR: 47...862 MHz
• Entkopplung TERR - SAT: 30 dB typ.
• Rückflussdämpfung TERR: >10 dB
• Anzahl der Ausgänge: 8 St.
• Frequenzbereich: 47...2150 MHz
• Terrestrischer Zweig: aktiv
• Anschlussdämpfung SAT: 8 dB
• Anschlussdämpfung TERR: 2 dB
• Max. Ausgangspegel Teiln SAT: 100 dBµV (IMA3 @ 35dB)
• Max. Ausgangspegel Teiln TERR: 90 dBµV (IMA3 @ 60 dB)
• Rückflussdämpfung Teiln SAT: >10 dB
• Rückflussdämpfung Teiln TERR: >10 dB
• Steuersignal: 13/18 V, 0/22 kHz
• Stromaufnahme von Receiver: max. 50 mA
• F-Buchse: 13 St.
• Impedanz: 75 Ω
• Farbcodierung: VL = Schwarz; HL = Grün; VH = Rot; HH = Gelb
• Quad LNB Unterstützung: Ja
• LNB Versorgungsspannung: 13 V / 18 V
• LNB Stromversorgung: max. 1 A
• Betriebsspannung: 90...264 V AC, 50/60 Hz
• Leistungsaufnahme max.: 22 W
• Schirmungsmaß: Klasse A, nach EN 50083-2
• Betriebstemperaturbereich: 0...+55 °C

Maße & Gewicht

• Gewicht: 0,60 kg
• Abmessungen (BxHxT): 230 x 120 x 60 mm
